钢桁架广告架结构设计CAD施工图纸
- 建筑类别：其他
- 图纸设计深度：施工图
- 建筑设计结构形式：钢结构
- 钢结构：桁架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：8度抗震
- 风压：0.40kN/平方米
- 雪压：0.35kN/平方米
- 参考图纸：11张
- 设计年代：近代
附件详情
该资料包含：结构设计总说明，立面图，平面图，基础，剖面图，立面构件组合图，平面构件组合图，B段HJ-2，马道及牌面龙骨
平面布置图
共11张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

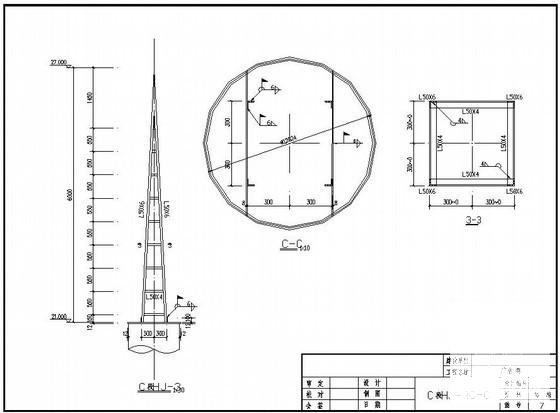

钢桁架结构施工图 - 1 -

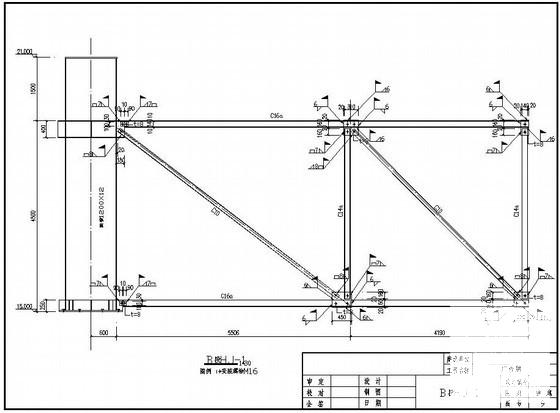

钢桁架结构施工图 - 2 -

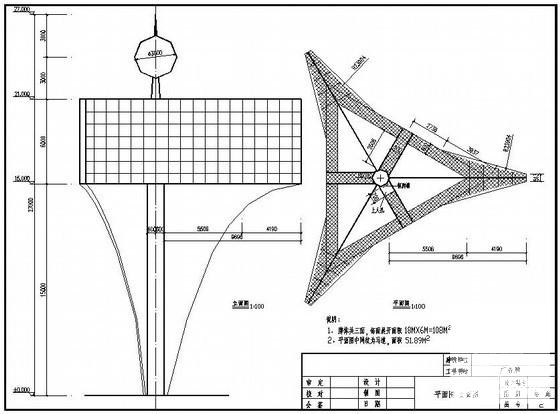

钢桁架结构施工图 - 3 -

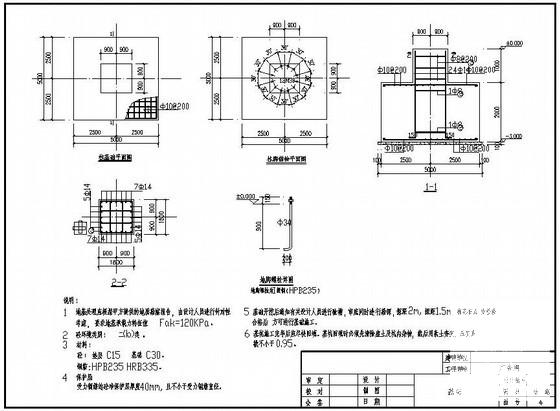

钢桁架结构施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
