售楼处网架结构设计CAD施工图纸（钢结构，共9张）
- 建筑类别：办公
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：网架
- 结构安全等级：二级
- 结构最大跨度：16m
- 抗震设防烈度：6度抗震
- 风压：0.3kN/平方米
- 参考图纸：9张
- 设计年代：近代
附件详情
钢
结构设计说明

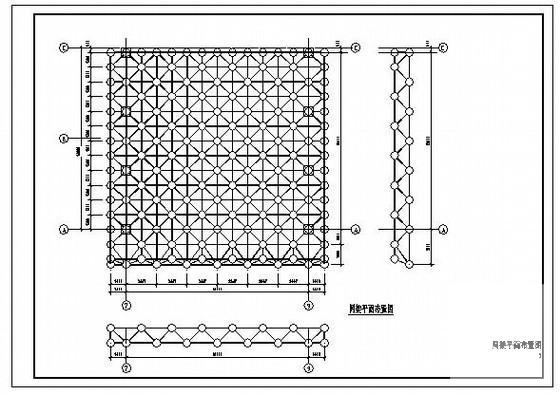

、网架
平面布置图

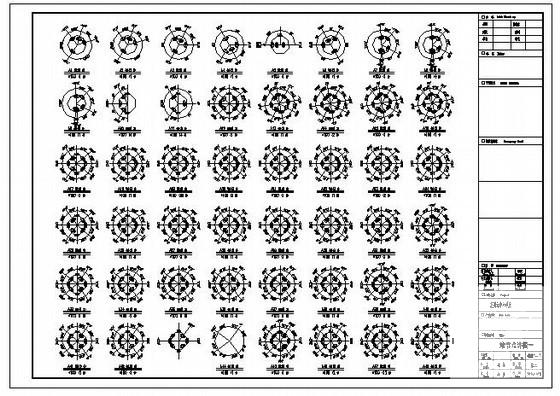

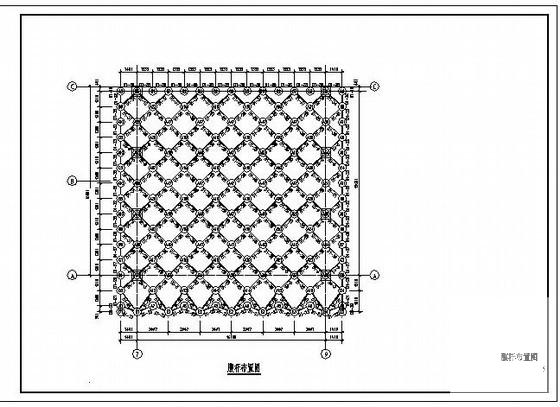

、上弦杆布置图、下弦杆布置图、腹杆布置图、支座图、球
节点详图
、材料表共9张图纸。

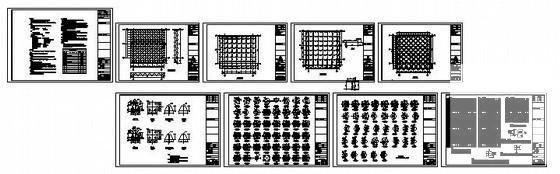

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
钢结构网架施工图 - 1 -
钢结构网架施工图 - 2 -
钢结构网架施工图 - 3 -
钢结构网架施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-06
- 评论次数：0
- 浏览次数：0
- 文件大小：0.37 MB
- 收藏次数：0
-
文件名称：
附件-995878896976597958578.rar
