江宁砌体结构雨水泵站CAD施工图纸(7度抗震)

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构,钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 特种结构:其他结构
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.70kN/平方米
  • 参考图纸:30张
  • 设计年代:近代

附件详情

南京江宁某雨水泵站图纸
该资料为:某雨水泵站图纸
建筑设计结构形式:框架结构
基本风压值:0.40KN/平方米
基本雪压值:0.65KN/平方米
抗震设防烈度:7度
设计使用年限:50年
该资料包含:结构设计总说明、泵室平面图、泵室剖面图、桩基 结构施工图 、泵室底板钢筋图、泵室底板斜坡段钢筋图、泵室中墩钢筋图、泵室边墩钢筋图、后壁墙钢筋图、隔墙钢筋图、泵室顶板钢筋图、泵室顶板梁钢筋图、电缆沟钢筋图、蝶阀沟钢筋图、交通桥钢筋图、清污桥钢筋图、出水口结构布置图、出水口结构钢筋图共30张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

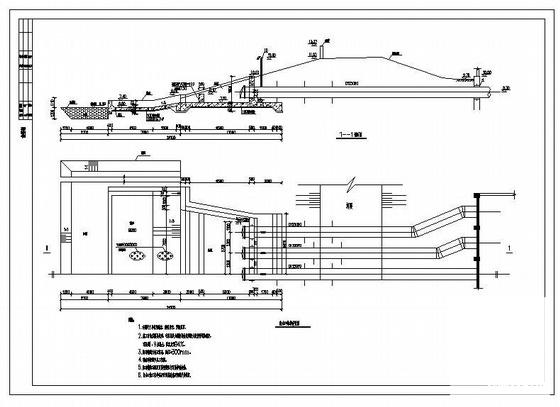

  • 砌体结构施工图 - 1
    砌体结构施工图 - 1

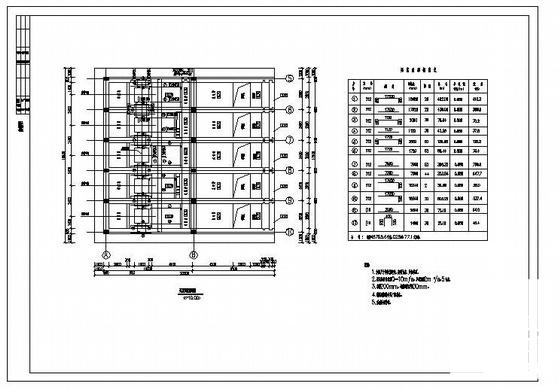

  • 砌体结构施工图 - 2
    砌体结构施工图 - 2

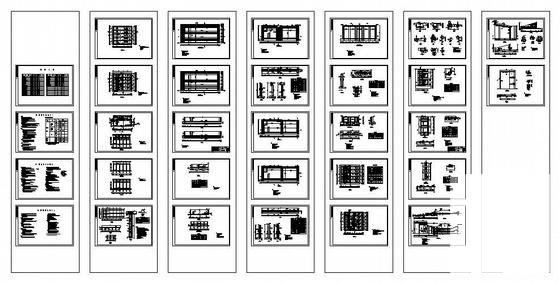

  • 砌体结构施工图 - 3
    砌体结构施工图 - 3

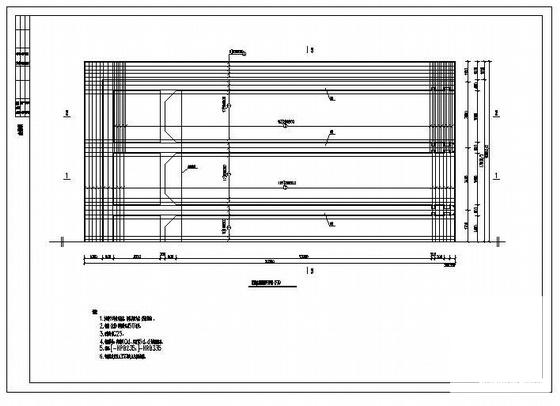

  • 砌体结构施工图 - 4
    砌体结构施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
