无站台柱雨棚结构施工CAD图纸
- 建筑类别：交通建筑
- 建筑高度类型：单层建筑
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：桁架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.40kN/平方米
- 参考图纸：20张以下张
- 设计年代：近代
附件详情
结构设计说明
、柱位平面布置图、基础平面布置图、桩基设计说明、承台及钻孔桩参数表、基础详图、雨棚结构布置图、檩条
平面布置图
、横向桁架详图、纵向桁架详图、
节点详图
共19张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

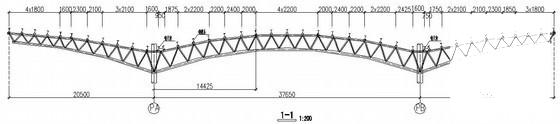

雨棚施工图纸 - 1 -

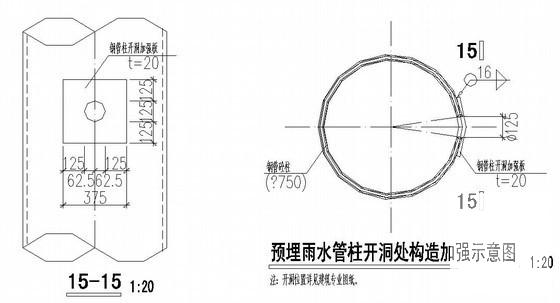

雨棚施工图纸 - 2 -

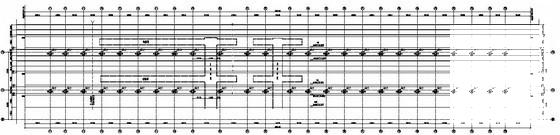

雨棚施工图纸 - 3 -

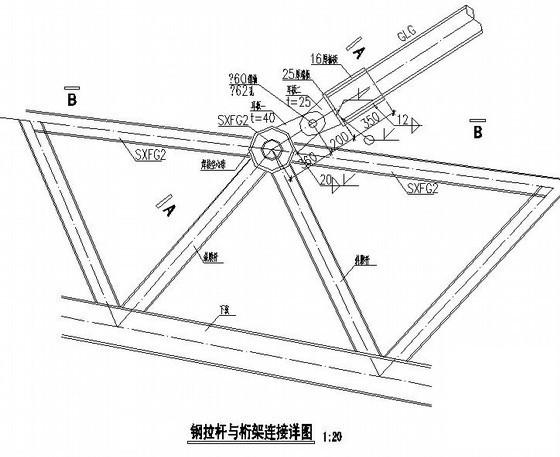

雨棚施工图纸 - 4
