一份管桁架结构客运站钢结构CAD施工图纸（钢雨棚圆弧造型玻璃穹顶）

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：交通建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：桁架
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.30kN/平方米
• 参考图纸：32张
• 设计年代：近代

附件详情

该项目为客运站钢结构工程，包括钢雨棚、钢结构立面圆弧造型、玻璃穹顶、屋顶钢结构造型工程。建筑设计结构形式为管桁架结构。抗震设防烈度为6度，设计基本地震加速度值0.05g。
该资料包含：结构设计总说明，雨棚桁架布置图，雨棚桁架弦杆，檩条埋件布置图，雨棚桁架弦杆，桁架详图，造型 平面布置图 ，造型埋件布置图，玻璃穹顶埋件布置及埋件详图，屋顶钢结构造型上、下弦檩条布置图等共计32张图。
分享投稿时间：近几年5月。

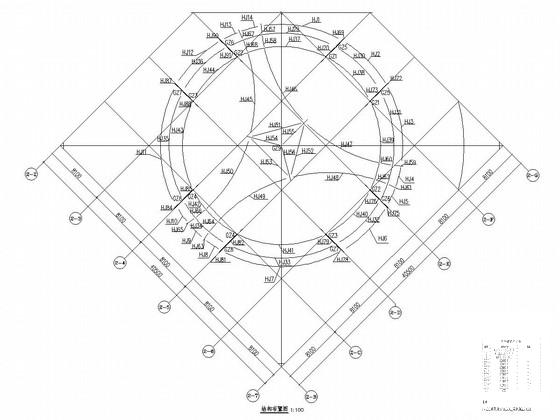

结构布置图

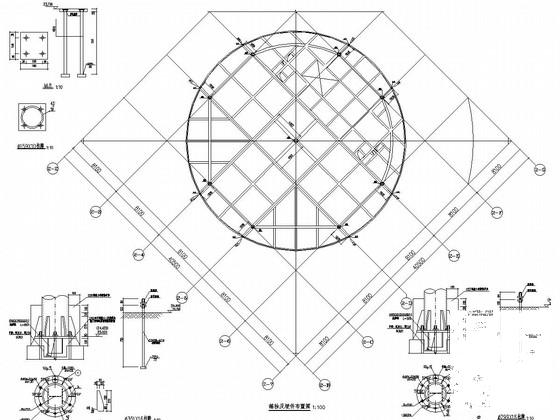

锚栓及埋件布置图

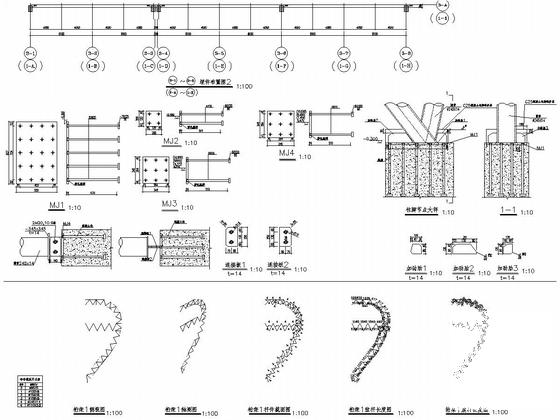

造型埋件布置图、埋件图、桁架详图

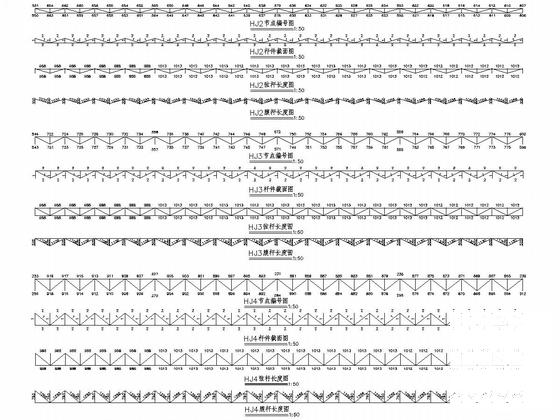

桁架详图

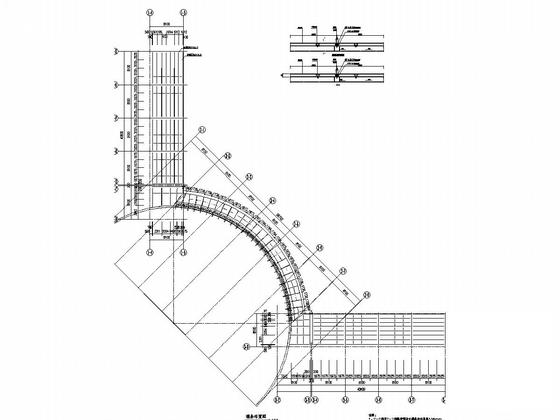

檩条布置图

雨棚桁架弦杆檩条埋件布置图

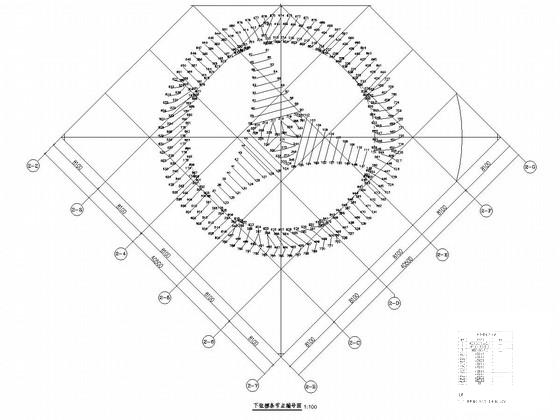

玻璃穹顶檩条布置及节点详图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

第 7 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
