钢框架爬车机房结构施工CAD图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:排架,轻钢结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:5张

附件详情

该项目为爬车机房,结构体系为钢框架结构。主要构件截面型式:柱采用圆形钢管,梁采用轧制H型钢截面;屋面采用压型钢板,板厚0.8mm;基础采用钢筋砼独立基础。钢结构部分图纸为设计图,施工前应根据该资料编制钢结构施工详图。
该资料包含:
设计说明
平面图、剖面图
爬车机房基础结构图
爬车机房结构图
爬车机基础详图
共5张图纸。


基础 平面布置图

剖面图

屋面结构布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

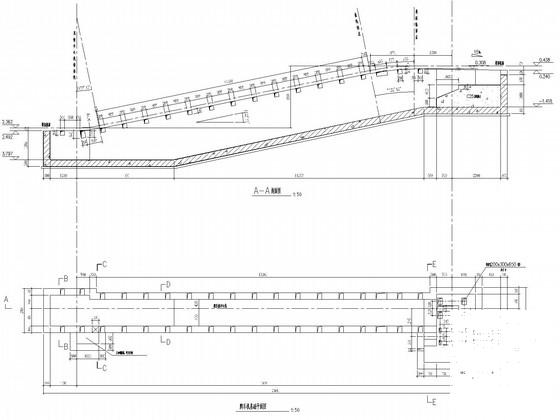

  • 机房施工图纸 - 1
    机房施工图纸 - 1

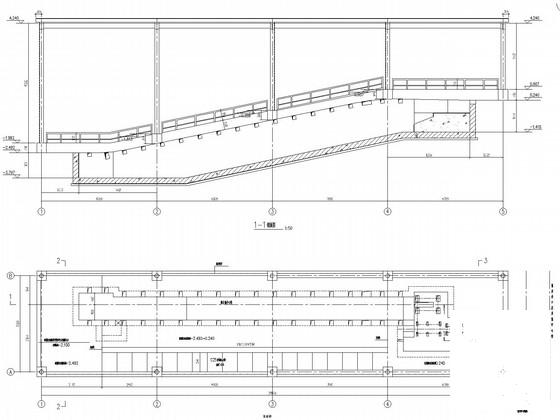

  • 机房施工图纸 - 2
    机房施工图纸 - 2

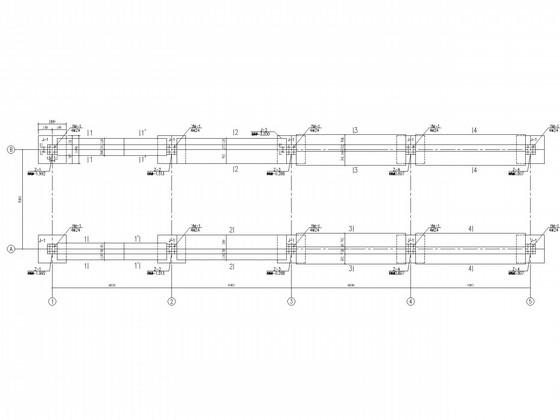

  • 机房施工图纸 - 3
    机房施工图纸 - 3

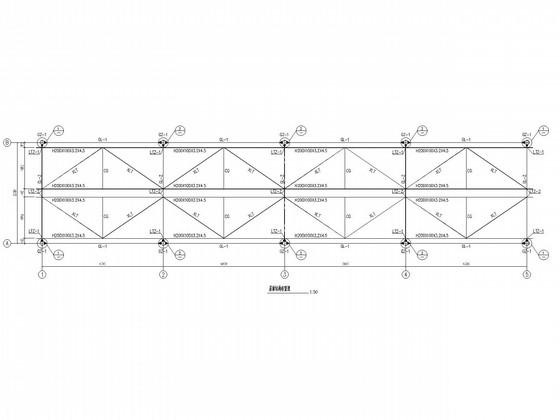

  • 机房施工图纸 - 4
    机房施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
