兰州某影院加层改造项目工程设计图
该资料为：兰州某影院加层改造项目工程设计图
该项目设计仅包括屋面影院局部共五个放映厅的独立钢结构部分。分别位于相应高层建筑的裙房顶，相互之间在结构上为独立体系。结构传力体系为了减轻荷载，采用轻钢结构，屋面采用网架结构。
该资料包含：

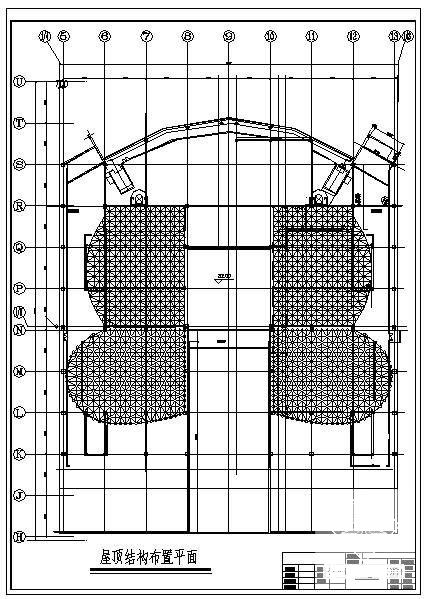

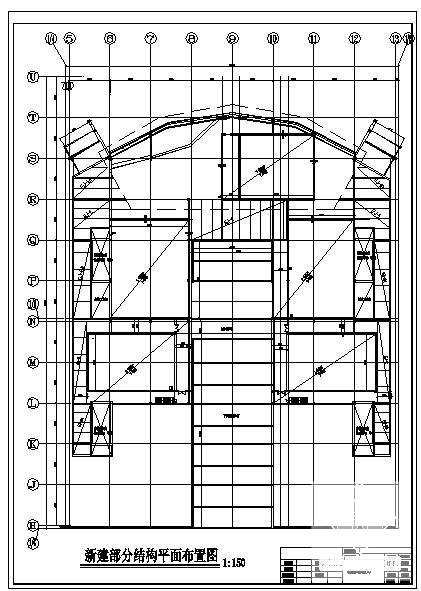

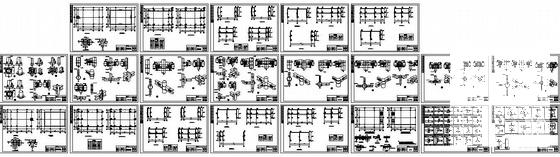

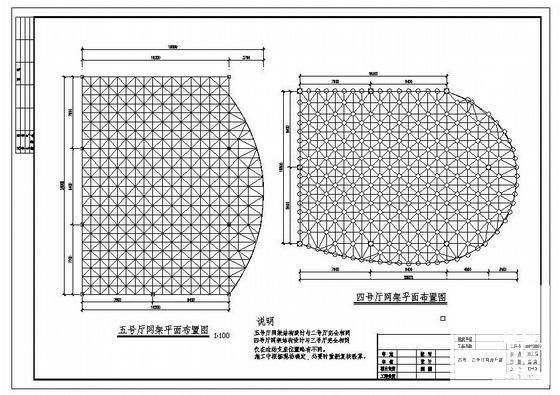

结构设计说明 、钢 结构设计说明 、网架 结构设计说明 、新建部分结构平面布置图、屋顶结构布置平面、钢柱节点构造图、网架结点详图、网架上弦杆杆长、网架上弦杆截面号、网架下弦杆杆长、网架下弦杆截面号、网架腹杆杆长、网架腹杆截面号、网架节点号、网架支座平面图、杆件材料表、网架平面图、檩条布置图、柱脚平面布置图、结构平面布置图、钢地梁 平面布置图 、钢架图、支撑详图、 楼梯详图 、 节点图 共72张图纸。
