钢结构广告牌结构CAD施工大样图（桁架结构，共6张）
- 建筑类别：其他
- 图纸设计深度：施工图
- 民用建筑设计使用年限：25年
- 建筑设计结构形式：钢结构
- 钢结构：桁架
- 结构安全等级：三级
- 抗震设防烈度：8度抗震
- 风压：0.45kN/平方米
- 参考图纸：6张
附件详情
该附件为某有限公司广告牌，采用钢结构。建筑物的重要性类别为丙类，地面粗糙度类别为C类。8度设防。
该资料包含：
结构设计说明
、结构布置图、节点大样图、柱间支撑施工图等共6张图纸。

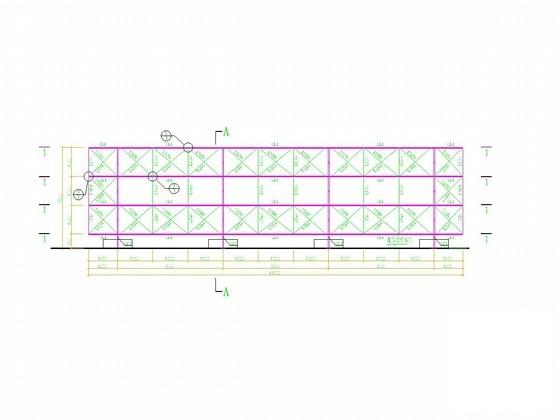

广告牌背立面结构图

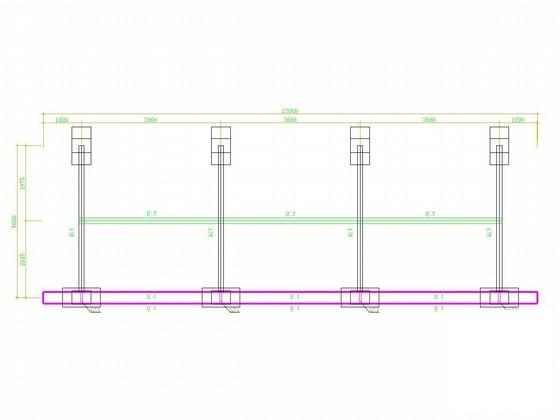

广告牌结构平面图

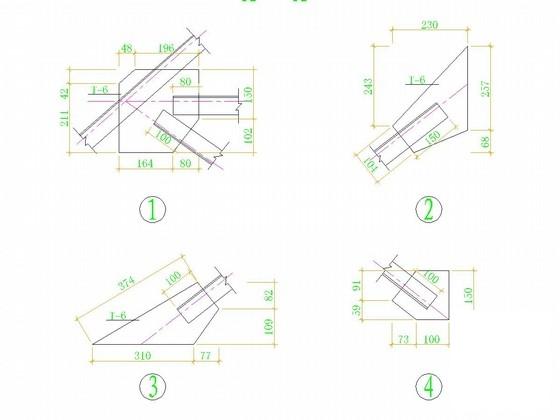

大样详图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

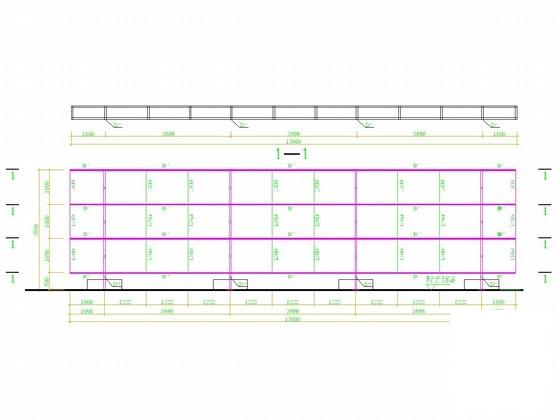

桁架结构广告牌 - 1 -
桁架结构广告牌 - 2 -
桁架结构广告牌 - 3 -
桁架结构广告牌 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-04
- 评论次数：0
- 浏览次数：0
- 文件大小：0.52 MB
- 收藏次数：0
-
文件名称：
附件-995878050670808679657.rar
桁架结构广告牌下载
