人防地下汽车库建筑结构水暖电全套施工CAD大样图

  • 建筑类别:其他
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 地下室功能:人防,车库
  • 参考图纸:72张
  • 设计年代:近代

附件详情

沈阳某人防地下汽车库施工图
该资料为:沈阳某人防地下汽车库施工图
该项目位于沈阳市,东西长326.24M,南北长82.58M,顶盖复土厚度0.9米,工程的±0.000相当于绝对标高43.70米。
该项目平时为地下一层小型汽车库,柱距为7800X7800,并采用7800宽的公用双车道。
地震烈度:7度,地震加速度为0.1g。
该资料包含:
建筑图:

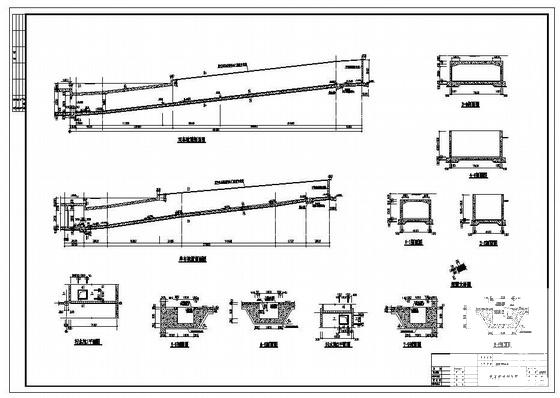

建筑设计说明、人防地下车库总平面图、人防地下车库平面图、人防地下车库防火分区平面图、人防地下车库防护单元平面图、人防地下车库通道剖面图、人防地下车库防护单元剖面图、人防地下车库墙身大样及柱定位尺寸图、人防地下车库防护单元楼梯及风井详图、人防地下车库变电所 楼梯详图 、人防地下车库汽车坡道剖面图、人防地下车库与高层连通口详图、 穿墙群管防水构造、套管穿墙防水构造、集水坑、顶板及底板施工后浇带做法、墙身施工后浇带做法、人防地下车库内墙、外墙、顶板管道封堵大样图共24张图纸;
结构图:
设计说明、人防地下车库防护单元基础布置平面图、人防地下车库基础详图、人防地下车库防护单元结构布置平面图、人防地下车库防护单元顶板梁配筋图、人防地下车库防护单元顶板配筋图、人防地下车库防护单元顶板配筋图、人防地下车库防护单元底板配筋图、人防地下车库防护单元楼梯及风井配筋图、人防地下车库变电所楼梯配筋图、人防地下车库汽车坡道剖面配筋图、人防地下车库外墙、隔墙及临空墙配筋图、人防地下车库柱及柱帽配筋大样图、人防地下车库与高层连通口配筋图、人防地下车库门框墙配筋图、人防地下车库洞口配筋图共48张图纸。

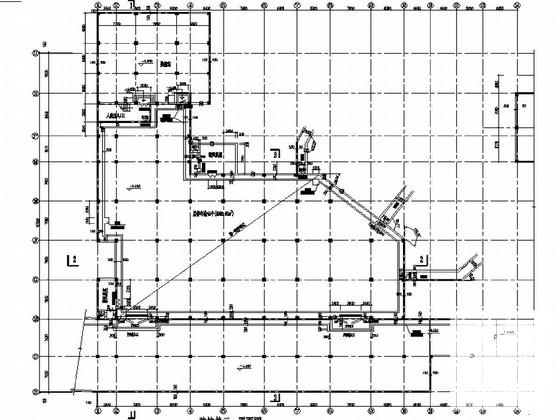

防护单元一平面图

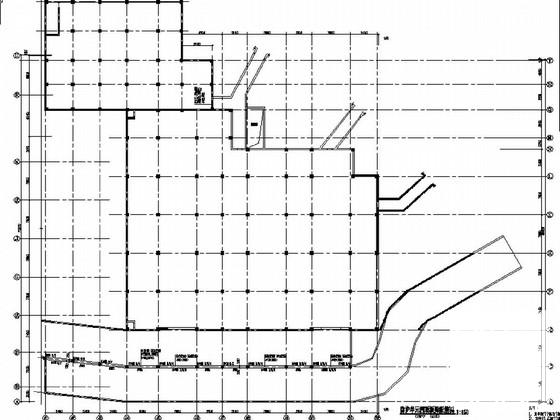

防护单元四顶板梁配筋图

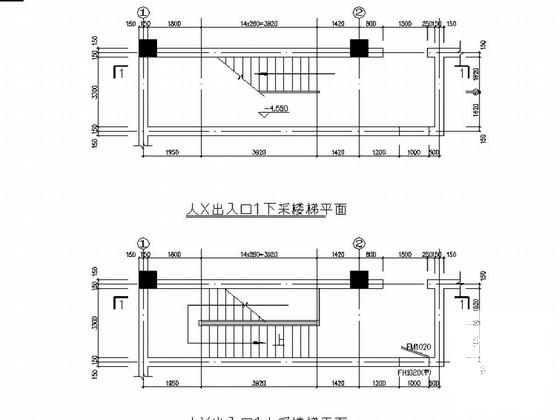

出入口上下采楼梯平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 建筑结构水暖电 - 1
    建筑结构水暖电 - 1
  • 建筑结构水暖电 - 2
    建筑结构水暖电 - 2
  • 建筑结构水暖电 - 3
    建筑结构水暖电 - 3
  • 建筑结构水暖电 - 4
    建筑结构水暖电 - 4
以上是部分截图,请下载附件后查看完整高清内容
