6899平米7层文化中心文化站智能化工程CAD施工图纸

搜索更多资源
  • 建筑类别：教育,其他
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：钢筋混凝土结构
  • 建筑设计面积：6899.41平方米
  • 建筑地上层数：7层
  • 建筑地下层数：1层
  • 图纸设计深度：施工图
  • 参考图纸：18张
  • 设计年代：近代
  • 地下室用途：人防
  • 节点大样：人防
  • 防雷等级：第三类
  • 接地方式：TN-S
  • 项目所在地：浙江
  • 弱电设计：出入口控制系统,巡更管理系统,综合布线系统,有线电视和卫星接收系统,广播系统,信息网络系统,公共信息显示系统,机房工程,其它

附件详情

  • 电气设计 说明
  • 材料设备清单（一）
  • 材料设备清单（二）
  • 综合布线及计算机网络系统图
  • 视频监控及防盗报警系统图
  • 有线电视及公共广播系统图
  • 培训室及会议室会议系统平面图及系统图

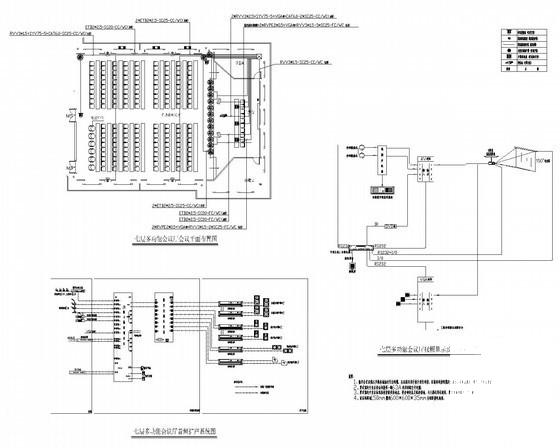

  • 七层多功能会议厅会议平面图及系统图
  • LED电子显示屏及UPS配电系统图
  • 一层 平面布置图
  • 二层平面布置图
  • 三层平面布置图
  • 四层平面布置图
  • 五层平面布置图
  • 六层平面布置图
  • 七层平面布置图
  • 顶层平面布置图
  • ……

附件详情

该项目位于浙江省，项目为文化中心文化站，总建筑面积6899.41平方米，共由地上七层楼组成。消控室设置在文化站一层，弱点间设置在文化站二层。设计范围：综合布线系统；计算机网络系统；有线电视系统；安全防范系统；公共广播系统；LED电子显示屏系统；会议系统；机房工程。，图纸共18张。

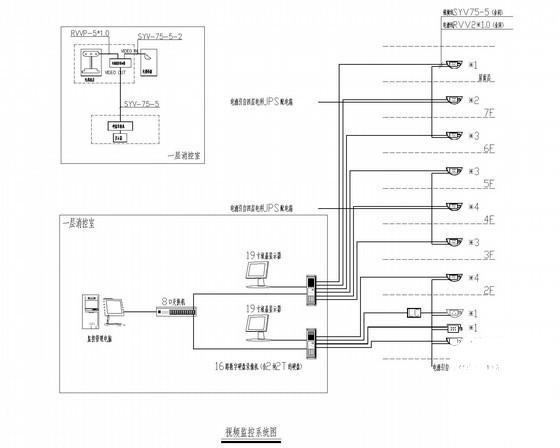

视频监控系统图

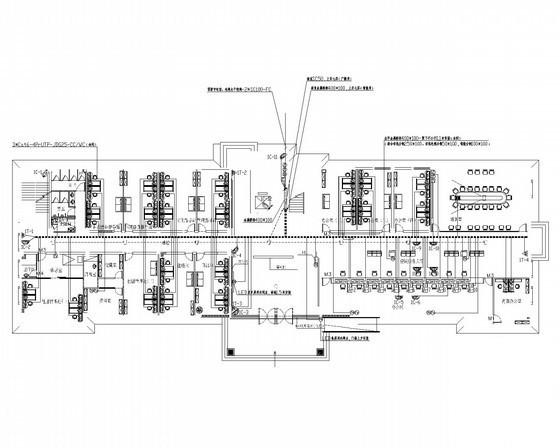

一层平面图

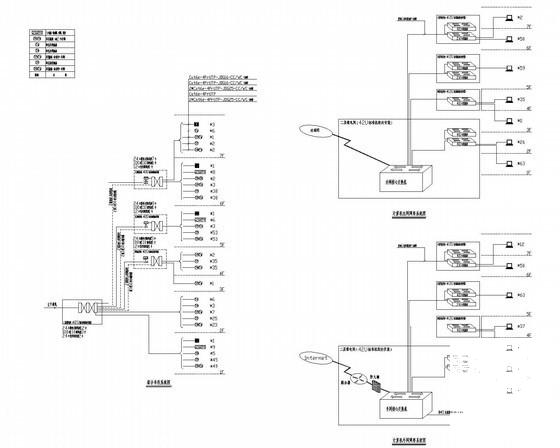

综合布线及计算机网络系统图

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
  • 智能化施工图 - 1
    智能化施工图 - 1
  • 智能化施工图 - 2
    智能化施工图 - 2
  • 智能化施工图 - 3
    智能化施工图 - 3
  • 智能化施工图 - 4
    智能化施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
