5层车间及办公楼幕墙及门窗设计CAD施工图纸

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 参考图纸:27张
  • 设计年代:近代
  • 幕墙面板材料:玻璃幕墙
  • 玻璃幕墙:明框

附件详情

山东某车间及办公楼幕墙及门窗设计图(含计算书)
该资料为:山东某车间及办公楼幕墙及门窗设计图(含计算书)
该资料包含:
图纸说明、明框玻璃幕墙纵剖 节点图 、明框玻璃幕墙开启横剖 节点图 、明框玻璃幕墙开启上部纵剖 节点图 、明框玻璃幕墙开启下部纵剖节点图、明框玻璃幕墙阳角及边部横剖节点图、明框玻璃幕墙阳角开启及边部横剖节点图、明框玻璃幕墙底部纵剖节点图、明框玻璃幕墙立柱与横梁连接节点图、明框玻璃幕墙顶部纵剖节点图、明框玻璃幕墙层间纵剖节点图、明框玻璃幕墙横剖节点图共27张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

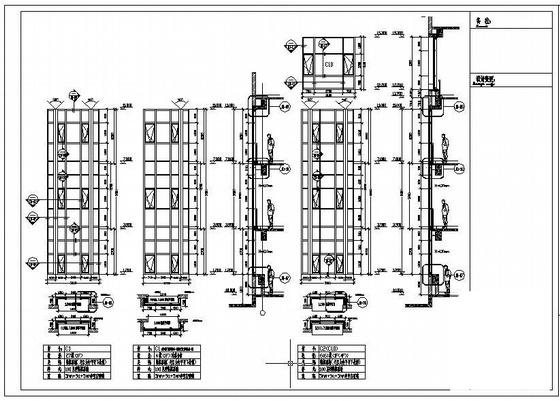

  • 办公楼幕墙施工图 - 1
    办公楼幕墙施工图 - 1

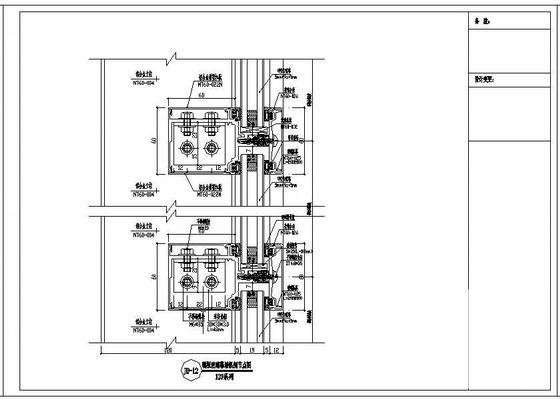

  • 办公楼幕墙施工图 - 2
    办公楼幕墙施工图 - 2

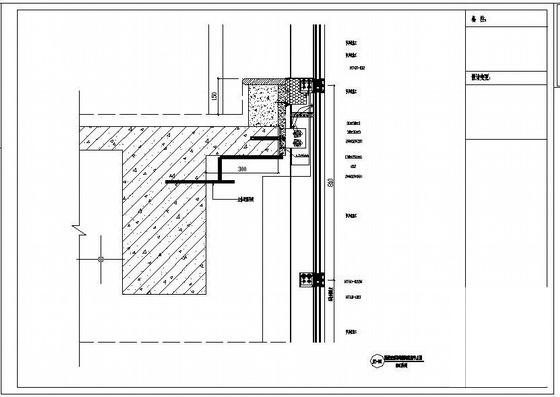

  • 办公楼幕墙施工图 - 3
    办公楼幕墙施工图 - 3

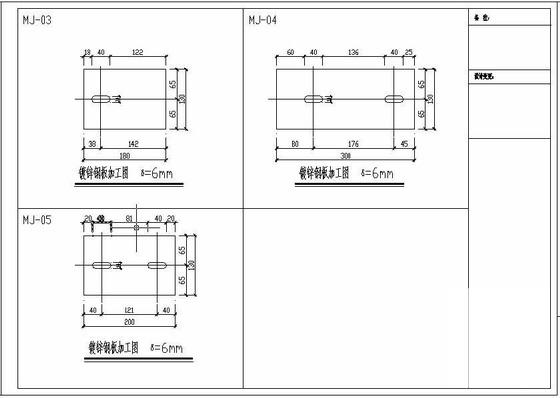

  • 办公楼幕墙施工图 - 4
    办公楼幕墙施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
