收费站3层办公楼电气CAD施工图纸
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 参考图纸：15张
- 设计年代：近代
- 负荷等级：二级
- 防雷等级：第三类
- 接地方式：TN-C-S
- 强电设计：低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计：通信系统,有线电视和卫星接收系统,信息网络系统
附件详情
- 一、电气设计说明
- 二、 配电箱系统 图
- 三、弱电系统图
- 四、 照明平面图
- 五、插座动力平面图
- 六、 弱电平面图
- 七、防雷接地平面图
附件详情
本稿件是某收费站三层办公楼电气图纸，是三类民用建筑，电气设计包含配电设计、照明插座、防雷接地、有线电视、网络宽带系统。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

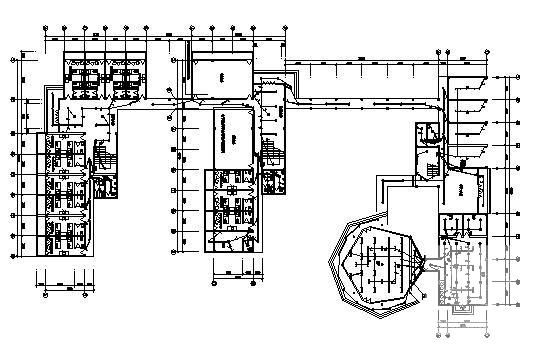

办公楼电气施工图 - 1 -

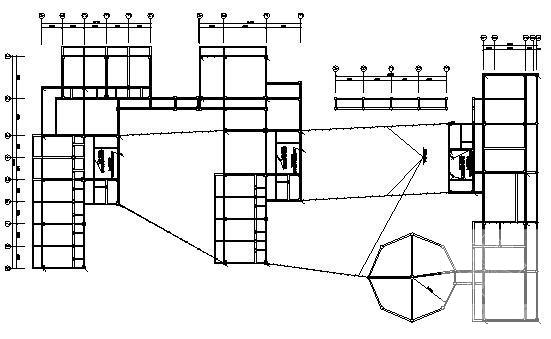

办公楼电气施工图 - 2 -

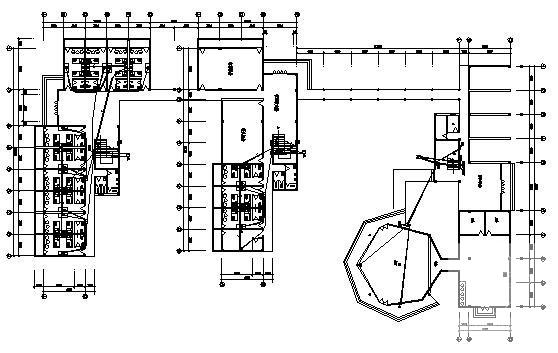

办公楼电气施工图 - 3 -

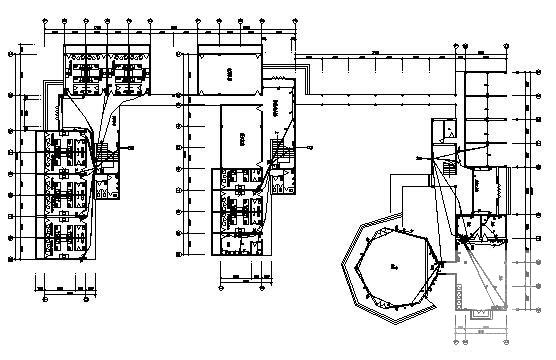

办公楼电气施工图 - 4
