6层家居生活广场外幕墙施工CAD大样图

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 抗震设防烈度:7度抗震
  • 风压:0.80kN/平方米
  • 参考图纸:38张
  • 设计年代:近代
  • 幕墙面板材料:玻璃幕墙

附件详情

该项目是家居生活广场外墙装饰工程,6层,点式玻璃幕墙,采用钢结构体系,整个体系为圆钢管组成的平面钢架,钢管立柱采用转接构件栓接及焊接于结构层间梁上,所以钢材表面采用聚氨酯漆保护处理。
该资料包含:设计总说明,立面图,平面图,龙骨布置图,大样图,点式玻璃幕墙节点图,玻璃雨篷节点图,共计38张图。
分享投稿时间:近几年2月。

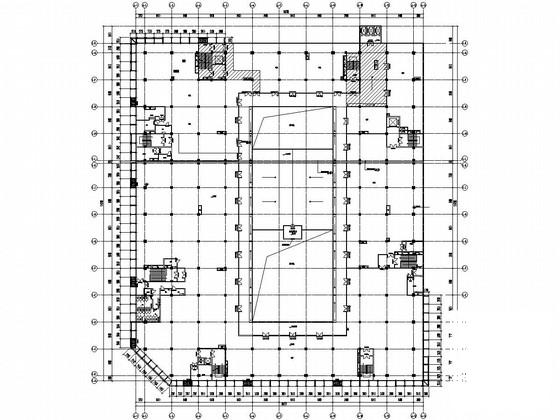

六层平面图

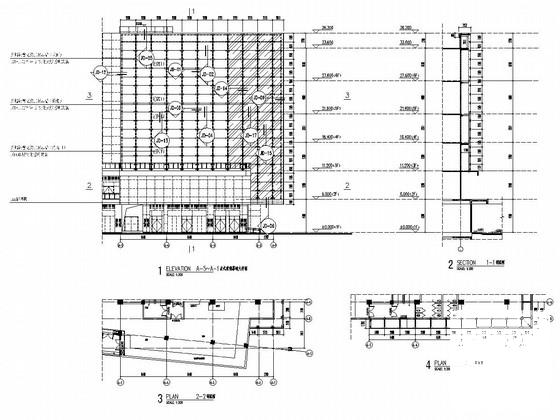

点式玻璃幕墙大样图

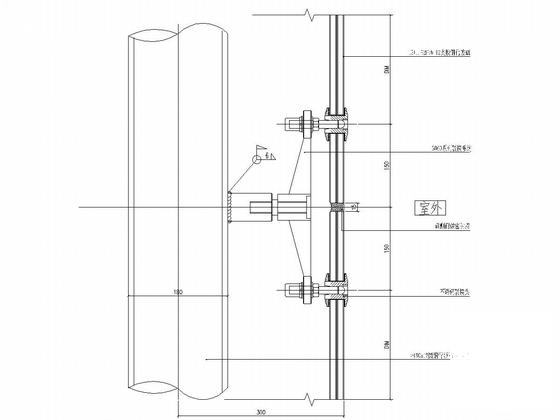

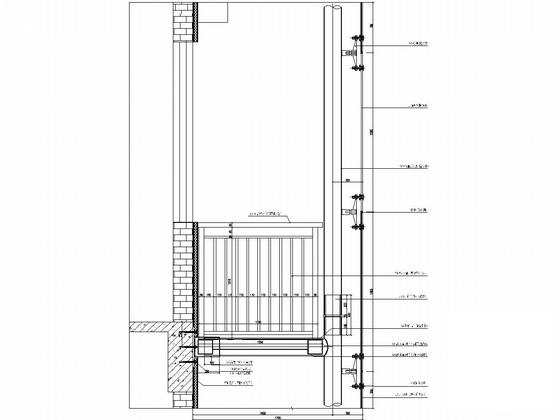

点式玻璃幕墙节点图

点式玻璃幕墙节点图

点式玻璃雨篷节点图

点式玻璃雨篷节点图

点式玻璃幕墙节点图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 幕墙大样图 - 1
    幕墙大样图 - 1
  • 幕墙大样图 - 2
    幕墙大样图 - 2
  • 幕墙大样图 - 3
    幕墙大样图 - 3
  • 幕墙大样图 - 4
    幕墙大样图 - 4
  • 幕墙大样图 - 5
    幕墙大样图 - 5
  • 幕墙大样图 - 6
    幕墙大样图 - 6
  • 幕墙大样图 - 7
    幕墙大样图 - 7
  • 幕墙大样图 - 8
    幕墙大样图 - 8
以上是部分截图,请下载附件后查看完整高清内容
