地上8层文化广场外立面穿孔铝板及观光电梯玻璃幕墙装饰工程施工CAD大样图

  • 建筑类别:住宅, 办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:8层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:25年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 参考图纸:77张
  • 设计年代:近代
  • 幕墙面板材料:玻璃幕墙, 金属幕墙
  • 金属幕墙:单层铝板

附件详情

该项目是(文化广场)外立面改造,穿孔铝板及观光电梯玻璃幕墙装饰工程,建筑类别为住宅及办公, 结构类型为框架结构,设计内容为:外立面穿孔铝板,楼梯/观光电梯及转角部分玻璃幕墙。
观光电梯采用钻孔灌注桩基础,基础设计等级为丙级。
该资料包含:设计说明,立面图,各层平面图,内院展开立面图,幕墙大样图,幕墙 节点图 ,型材模图,观光电梯基础说明,基础图,基坑底板配筋图等共计77张图。
分享投稿时间:近几年4月。

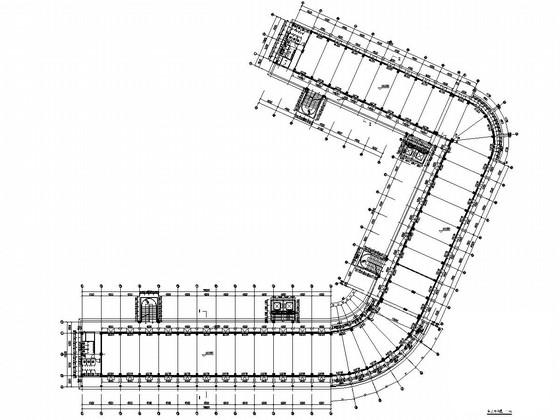

八层平面图

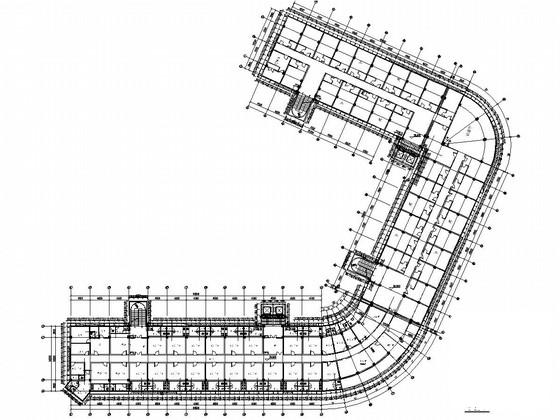

首层平面图

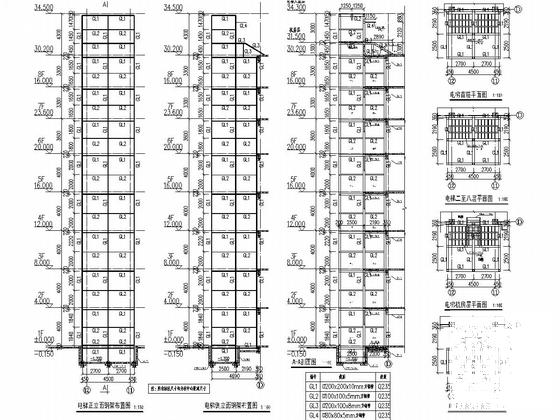

电梯侧立面钢架布置图

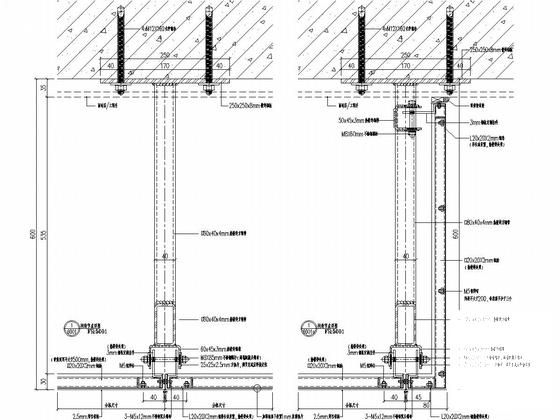

构造节点详图

构造节点详图

构造节点详图

构造节点详图

观光电梯基础图

幕墙大样图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 观光电梯玻璃幕墙 - 1
    观光电梯玻璃幕墙 - 1
  • 观光电梯玻璃幕墙 - 2
    观光电梯玻璃幕墙 - 2
  • 观光电梯玻璃幕墙 - 3
    观光电梯玻璃幕墙 - 3
  • 观光电梯玻璃幕墙 - 4
    观光电梯玻璃幕墙 - 4
  • 观光电梯玻璃幕墙 - 5
    观光电梯玻璃幕墙 - 5
  • 观光电梯玻璃幕墙 - 6
    观光电梯玻璃幕墙 - 6
  • 观光电梯玻璃幕墙 - 7
    观光电梯玻璃幕墙 - 7
以上是部分截图,请下载附件后查看完整高清内容
