一份中学观光塔外立面装饰工程幕墙结构CAD施工图纸

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其它建筑
• 建筑高度：高层建筑
• 设计阶段：施工图设计
• 民用建筑设计使用年限：5年,25年
• 幕墙主要形式：玻璃幕墙,石材幕墙
• 玻璃幕墙分类：全隐框玻璃幕墙
• 金属幕墙分类：单层铝板幕墙
• 建筑设计结构形式：钢结构,门式刚架结构
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 人防或地下车库：无
• 参考图纸：50-100张
• 设计年代：近代

附件详情

主体建筑设计结构形式：钢架结构。
幕墙总高度:24.800m。
幕墙主要形式为隐框玻璃幕墙、石材幕墙、铝单板幕墙、钢结构雨篷等。
基本风压值:W =0.35KN/m，风荷载取值按50年一遇考虑。
考虑设计温差：△80°Ｃ。
幕墙作为可拆卸构件，其设计年限为25年。
全套图纸共66张，包括 结构设计说明 、平立面图、剖面图、雨篷图、幕墙 节点图 等。另有现场照片和效果图。

图2

图3

观光塔效果图

总缩略图

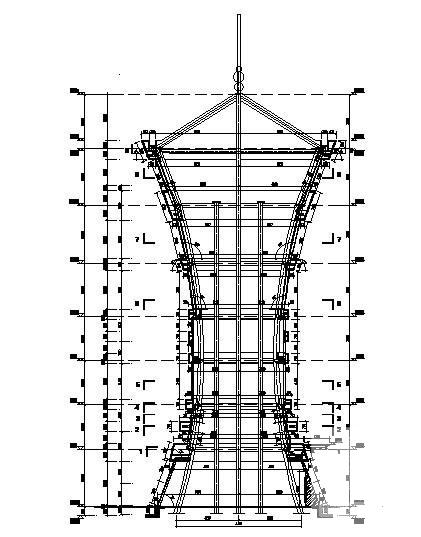

第 1 张图

第 2 张图

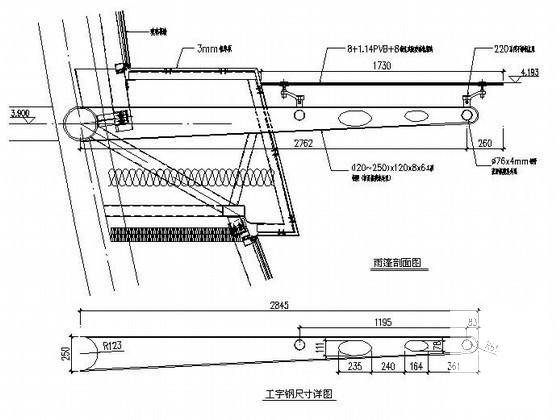

第 3 张图

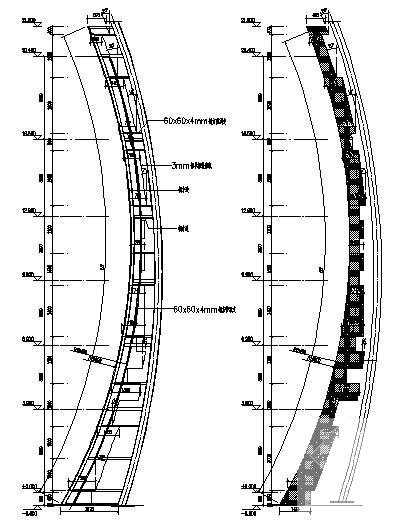

第 4 张图

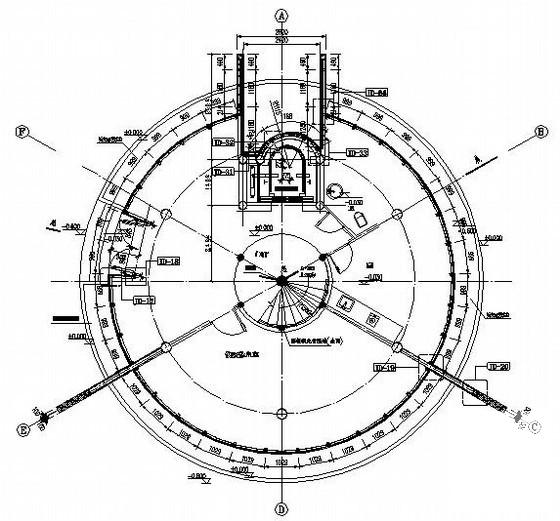

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
