4层图纸书信息中心楼明框幕墙工程设计图纸,共41张_CAD

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构,钢筋混凝土结构
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 参考图纸:41张
  • 设计年代:近代
  • 幕墙面板材料:玻璃幕墙,金属幕墙
  • 幕墙支承结构:构件式幕墙
  • 玻璃幕墙:明框
  • 金属幕墙:铝塑复合板

附件详情

某图书信息中心楼幕墙工程设计图
该资料为:某图书信息中心楼幕墙工程设计图
该资料包含:
设计说明、幕墙立面展开图、幕墙平面图、剖面图、平面图、采光屋面分格图、明框玻璃幕墙横剖 节点图 、明框玻璃幕墙阳角横剖 节点图 、明框玻璃幕墙立柱安装 节点图 、立柱与横梁连接节点图、明框玻璃幕墙150度角横剖节点图、明框玻璃幕墙纵剖节点图、明框玻璃幕墙开启横剖节点图、明框玻璃幕墙底部节点图、明框玻璃幕墙防火节点图、明框玻璃幕墙开启纵剖节点图、明框玻璃幕墙底部节点图、明框玻璃幕墙防雷节点图、幕墙顶部铝复合板收口节点图、明框玻璃幕墙铝型材图共41张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

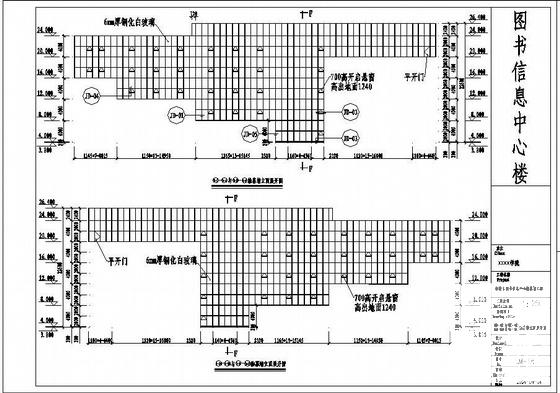

  • 工程设计中心 - 1
    工程设计中心 - 1

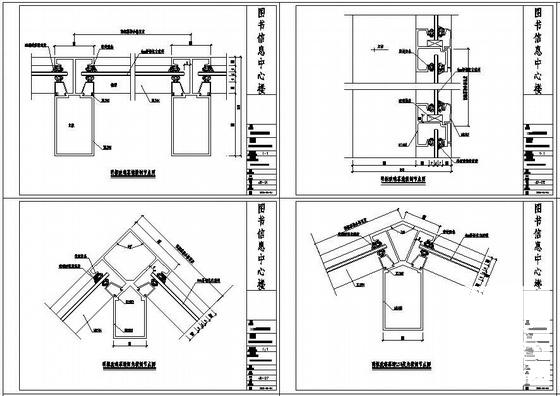

  • 工程设计中心 - 2
    工程设计中心 - 2

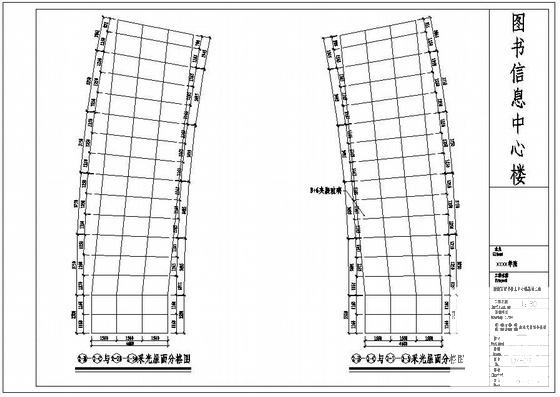

  • 工程设计中心 - 3
    工程设计中心 - 3

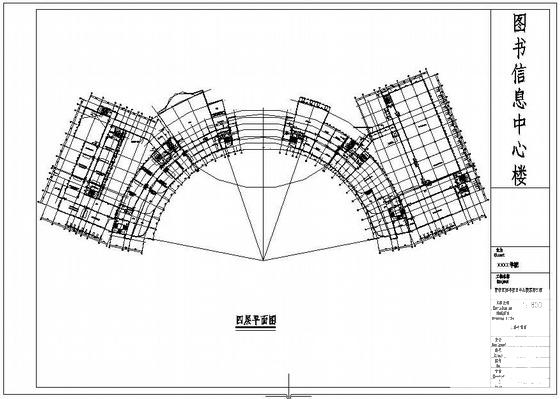

  • 工程设计中心 - 4
    工程设计中心 - 4
以上是部分截图,请下载附件后查看完整高清内容
