27层钢筋混凝土结构住宅楼电气施工CAD大样图

附件详情

该项目建筑设计面积：16116.99平方米，建筑层数：主楼：地下二层，地上二十五层；附楼：地上三层。地上总高度：建筑高度76.63米。层高：地上二层：3层；地下一层：3.1米；一层：3.9米；二层：3.58米；三层以上：3米；建筑设计结构形式：主楼剪力墙结构体系；网点部分框架结构体系。
设计范围：低压配电系统；电气照明系统；建筑物防雷、接地系统；防触电安全保护系统；火灾自动报警与消防联动控制系统；动力系统；有线电视、弱电系统管路设计；访客对讲系统管路设计。

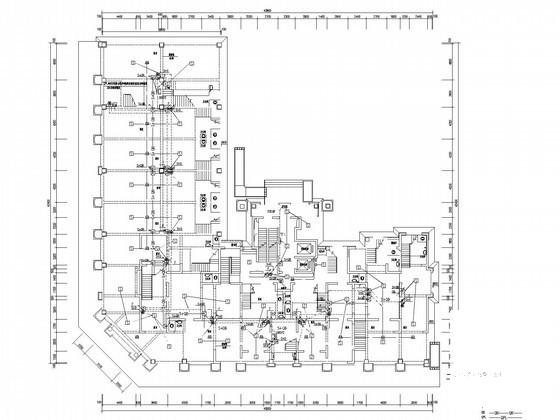

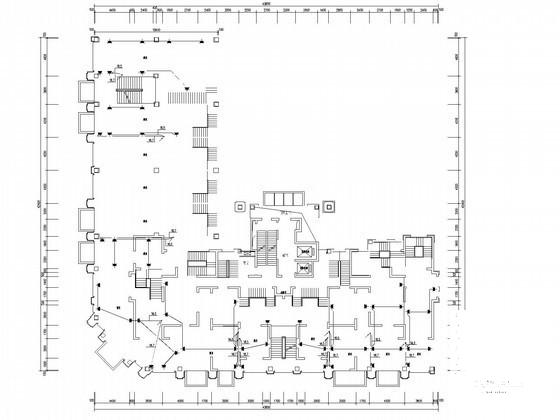

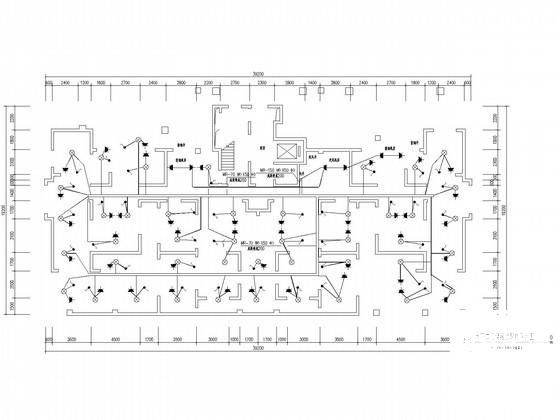

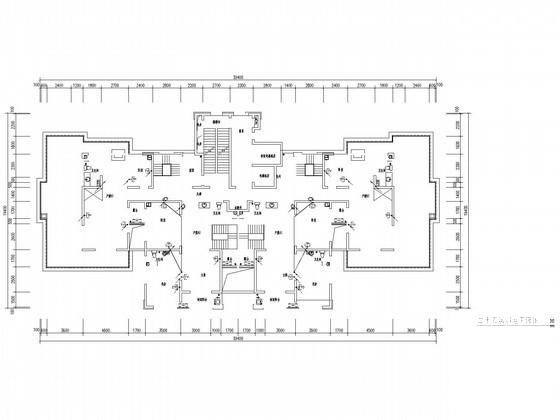

图纸共27张。
