跨度63米单层钢结构厂房结构设计CAD施工图纸
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构最大跨度：63m
- 参考图纸：9张
- 设计年代：近代
附件详情
该资料包含：基础平面布置，柱脚布置图，墙面檩条布置图，柱间支撑布置图，屋面结构布置图，屋面檩条布置图，吊车梁与牛腿连接详图，钢架详图
共9张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

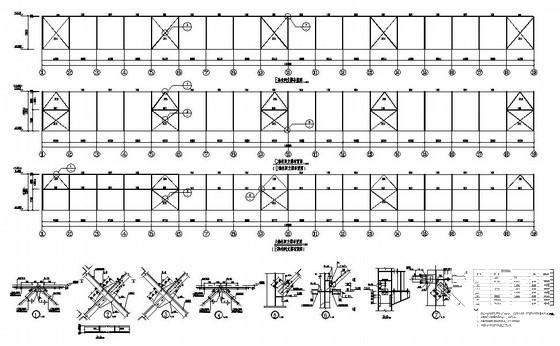

钢结构厂房跨度 - 1 -

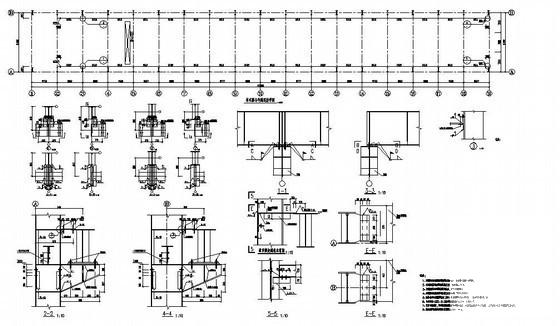

钢结构厂房跨度 - 2 -

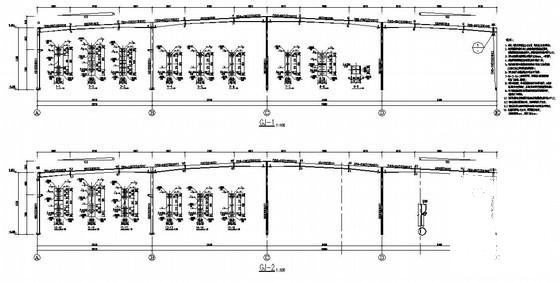

钢结构厂房跨度 - 3 -

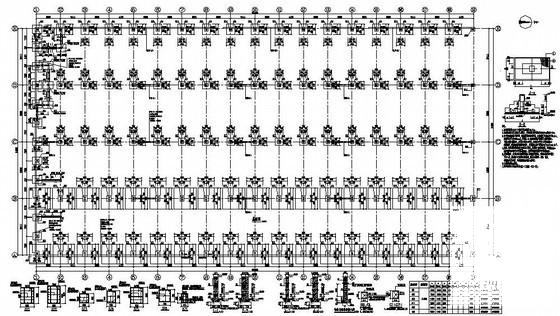

钢结构厂房跨度 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-03
- 评论次数：0
- 浏览次数：0
- 文件大小：1.23 MB
- 收藏次数：0
-
文件名称：
附件-995878890995009609095.rar
