跨度22米钢结构厂房结构设计CAD施工大样图（6度抗震）
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：砌体结构,钢筋混凝土结构,钢结构
- 钢筋混凝土结构：其他结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 结构最大跨度：22.5m
- 抗震设防烈度：6度抗震
- 风压：0.37kN/平方米
- 参考图纸：12张
- 设计年代：近代
附件详情
该资料包含：钢
结构设计说明
，基础平面图，基础说明，基础梁钢筋图，砼
结构设计说明
，柱脚锚栓布置图，屋架及支撑布置图，屋面檩条布置图，柱间支撑布置图，墙架布置图，墙架大样图，GWJ-1大样图，抗风柱大样，细部钢结构大样
共12张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

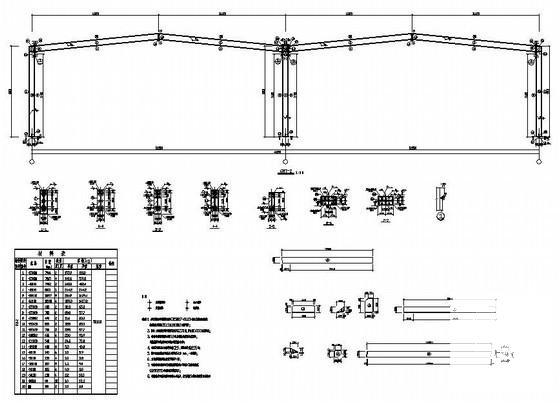

厂房钢结构大样图 - 1 -

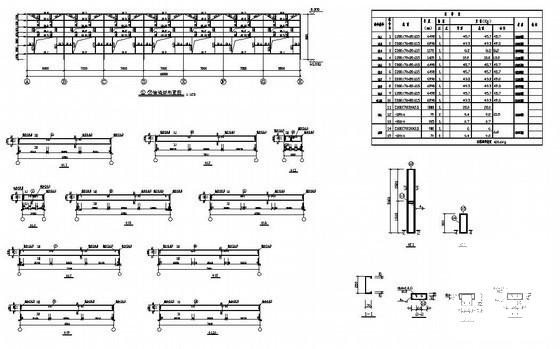

厂房钢结构大样图 - 2 -

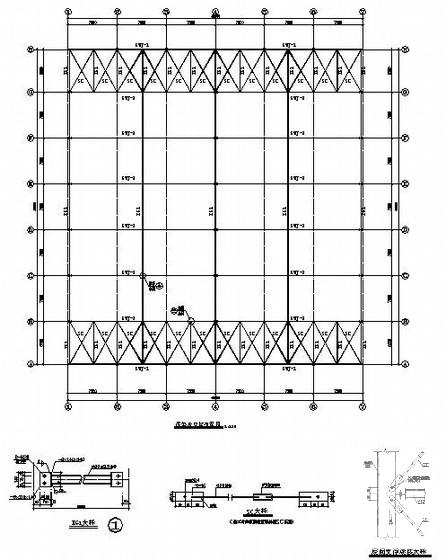

厂房钢结构大样图 - 3 -

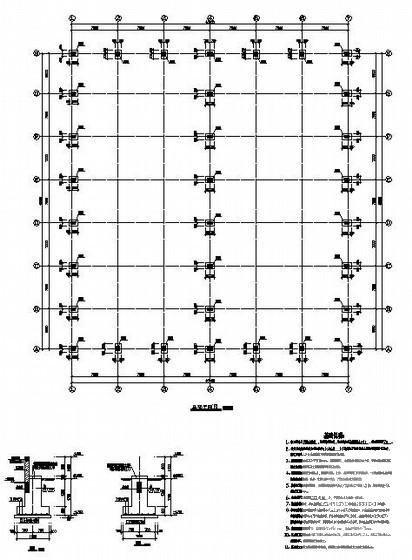

厂房钢结构大样图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-03
- 评论次数：0
- 浏览次数：0
- 文件大小：0.72 MB
- 收藏次数：0
-
文件名称：
附件-995878898558995505505.rar
厂房钢结构大样图下载
