水电站11米跨单层框架结构厂房技施阶段CAD施工图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构,钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 特种结构:其他结构
  • 基础形式 :条形基础
  • 结构最大跨度:11.4m
  • 参考图纸:41张
  • 设计年代:近代

附件详情

某水电站厂房技施阶段图纸
该资料为:某水电站厂房技施阶段图纸
该资料包含:
厂区平面布置及开挖图、电站尾水渠反坡段结构图、发电机层梁系布置图、结构钢筋图、副厂房电缆沟布置及盖板详图、副厂房基础图、副厂房平面布置、屋面结构图、机墩风罩图、司令图、尾水管钢筋图、蜗壳钢筋图、主机间框架梁钢筋图共41张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

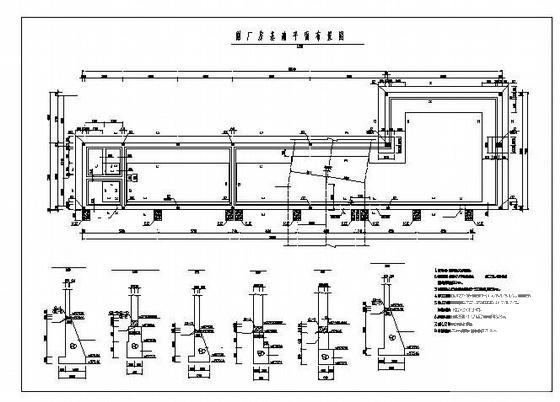

  • 单层框架结构施工图 - 1
    单层框架结构施工图 - 1

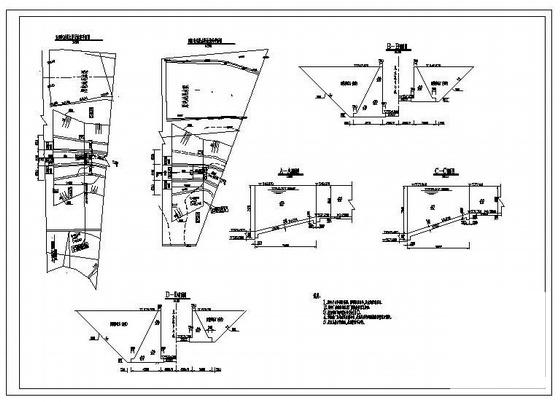

  • 单层框架结构施工图 - 2
    单层框架结构施工图 - 2

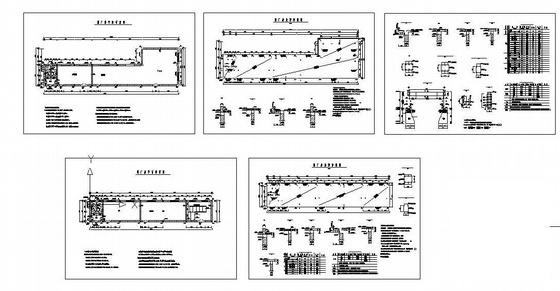

  • 单层框架结构施工图 - 3
    单层框架结构施工图 - 3

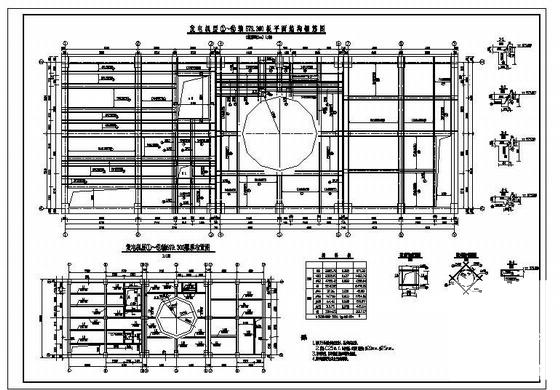

  • 单层框架结构施工图 - 4
    单层框架结构施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
