19.5米跨液化空气项目空分装置结构设计CAD施工图纸

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢筋混凝土结构
  • 特种结构:其他结构
  • 基础形式 :桩基础
  • 结构最大跨度:19.5m
  • 参考图纸:30张
  • 设计年代:近代

附件详情

唐山某液化空气项目空分装置结构设计图
该资料包含:
桩位平面布置图、承台平面布置图及基础梁详图、地脚螺栓平面布置图、设备基础 平面布置图 、承台详图、设备基础详图、基础详图、框架详图、雨篷框架详图、主冷箱基础详图、板式冷箱基础详图、板配筋图、屋面板配筋图、钢瓶间屋面构件布置图、柱配筋平面图、梁配筋图、屋面梁配筋图、室内 楼梯详图 、刚架及屋面隅撑布置图、刚架详图、屋面支撑及系杆布置图、 节点详图 、屋面设备基础布置图共30张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

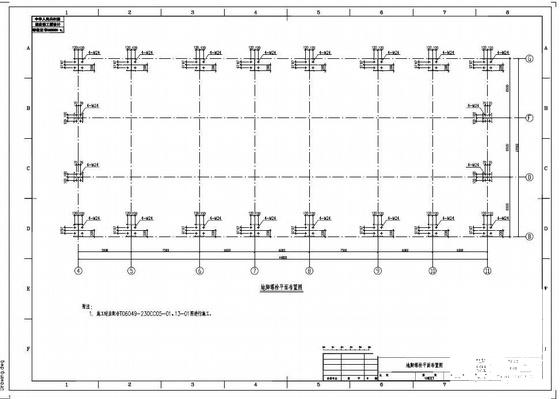

  • 项目结构施工图 - 1
    项目结构施工图 - 1

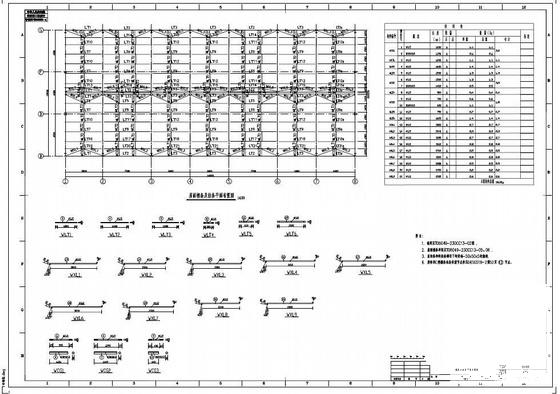

  • 项目结构施工图 - 2
    项目结构施工图 - 2

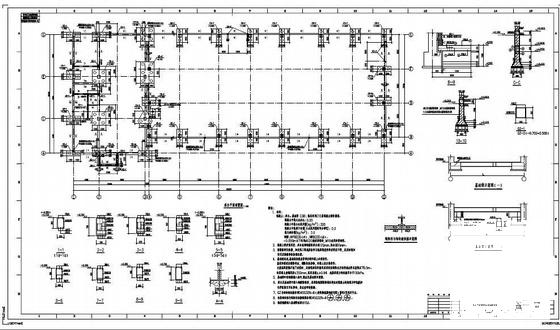

  • 项目结构施工图 - 3
    项目结构施工图 - 3
  • 项目结构施工图 - 4
    项目结构施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
