冰机房、钢平台及室内外设备基础结构设计CAD施工大样图

附件详情

某冰机房、钢平台及室内外设备基础结构设计图
该资料为：某冰机房、钢平台及室内外设备基础结构设计图
该资料包含：

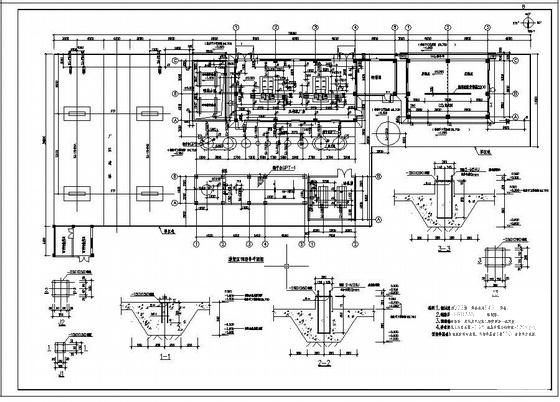

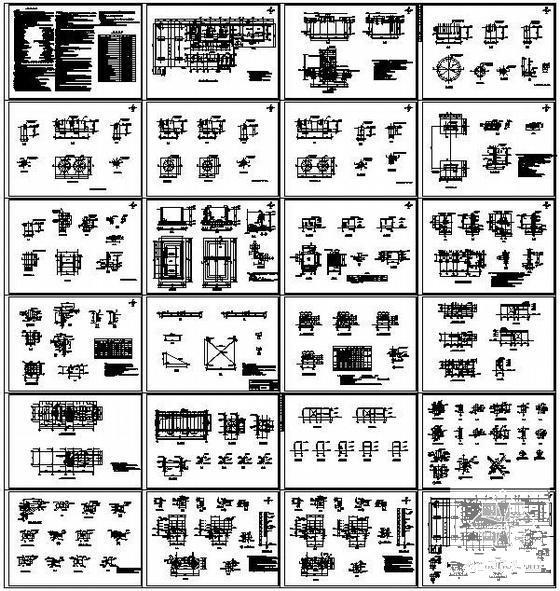

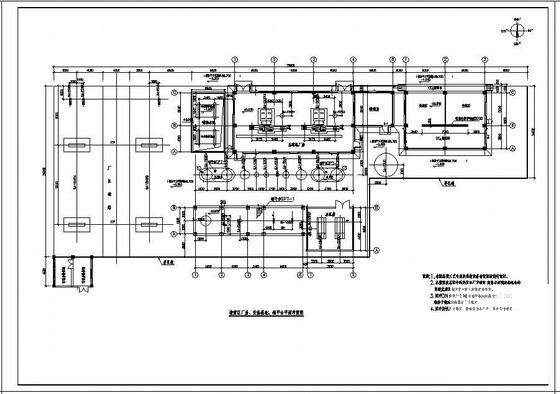

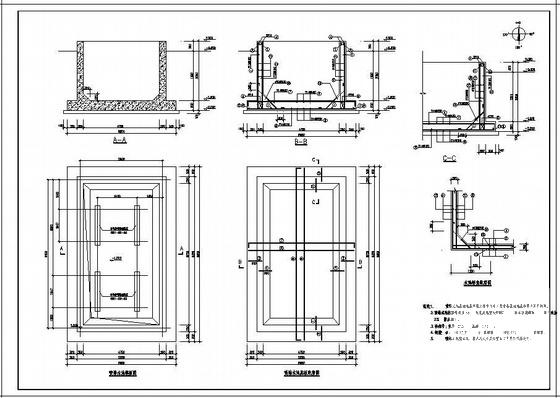

结构设计说明 、装置区厂房、设备基础、钢平台 平面布置图 、设备基础详图、喷淋水池详图、冰机房平、立、剖面图、冰机房、钢平台GPT-1基础平面及详图、冰机房详图、钢平台GPT-1平、立面图、钢平台GPT-1结构布置图、楼层设备基础详图、各轴构件立面图、钢结构大样图、钢平台GPT-2详图、装置区预埋件平面图、预埋件基础详图共24张图纸。
