化工设备操作钢平台爬梯和栏杆CAD施工图纸
- 建筑类别：交通建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：25年
- 建筑设计结构形式：钢结构
- 钢筋混凝土结构：其他结构
- 参考图纸：18张
附件详情
化工设备操作钢平台爬梯和栏杆图，图纸共计18张。

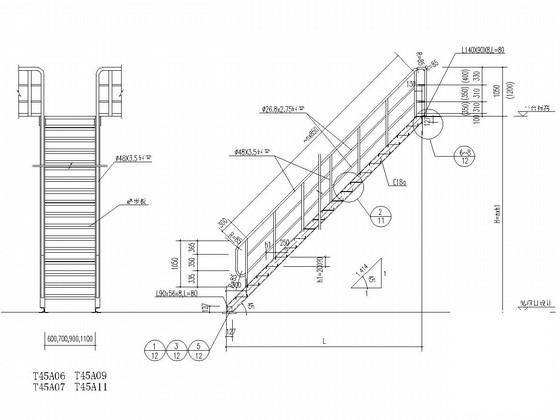

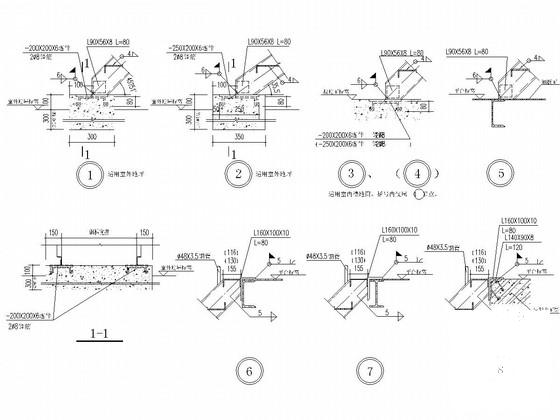

楼梯节点详图

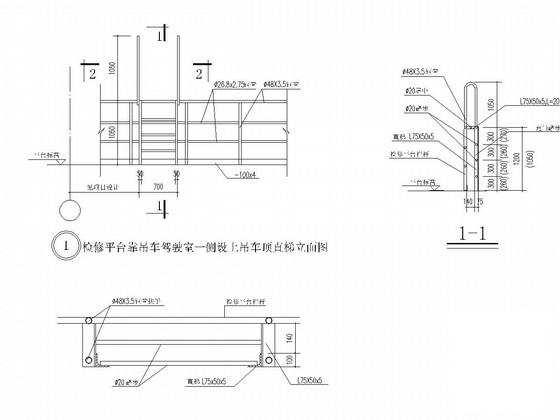

上行车顶直梯详图

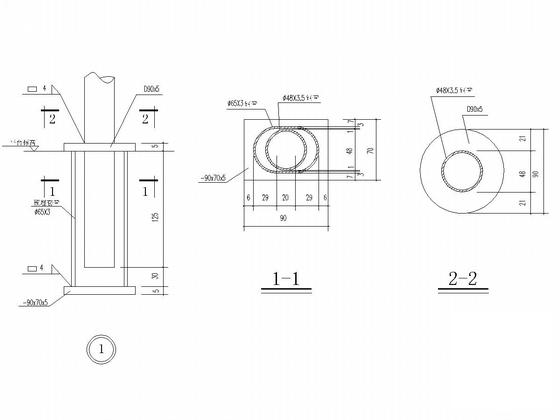

活动钢栏杆节点详图

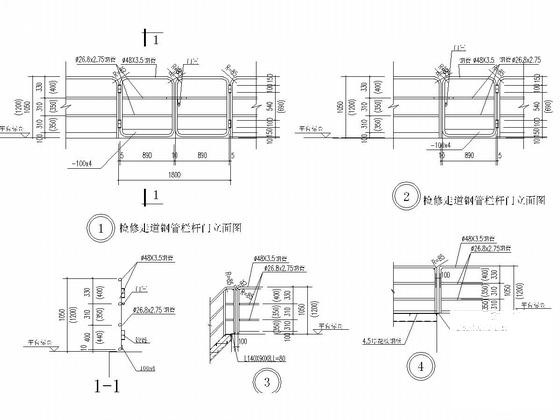

检修走道钢管栏杆门立面图
平台栏杆立面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
钢平台施工图 - 1 -
钢平台施工图 - 2 -
钢平台施工图 - 3 -
钢平台施工图 - 4 -
钢平台施工图 - 5 -
钢平台施工图 - 6
以上是部分截图，请下载附件后查看完整高清内容
