4S店维修车间及附属用房结构设计施工CAD图纸
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 结构最大跨度：21m
- 抗震设防烈度：6度抗震
- 风压：0.60kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：15张
- 设计年代：近代
附件详情
钢
结构设计说明
、基础平面布置图、结构平面布置图、结构板配筋图、基础详图、锚栓
平面布置图
、屋盖支撑布置图、屋面檩条、拉条布置图、刚性系杆布置图、檩条、拉条布置图、钢架图、
节点图
共15张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

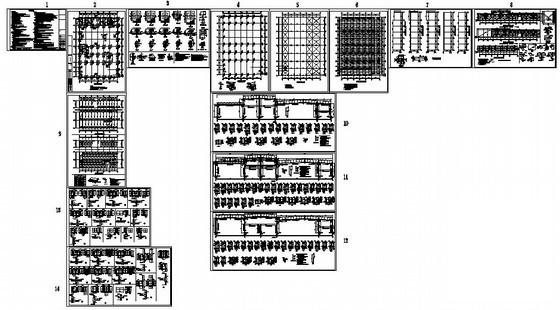

维修车间图纸 - 1 -

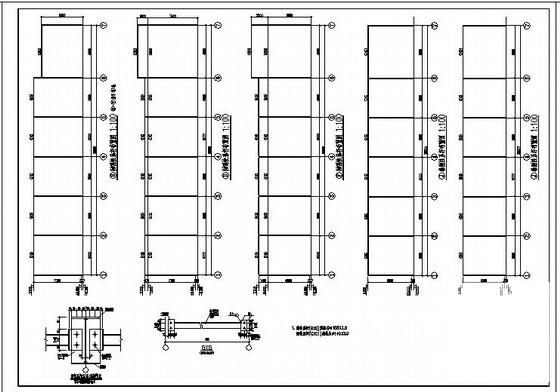

维修车间图纸 - 2 -

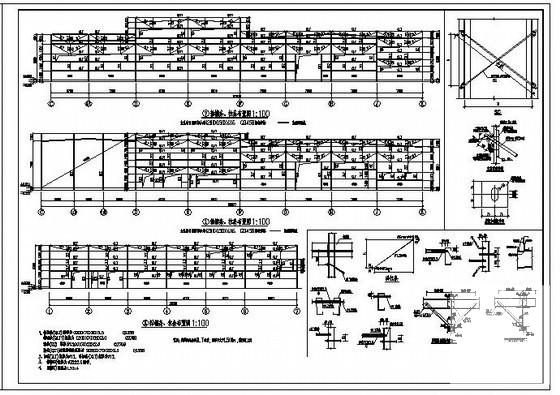

维修车间图纸 - 3 -

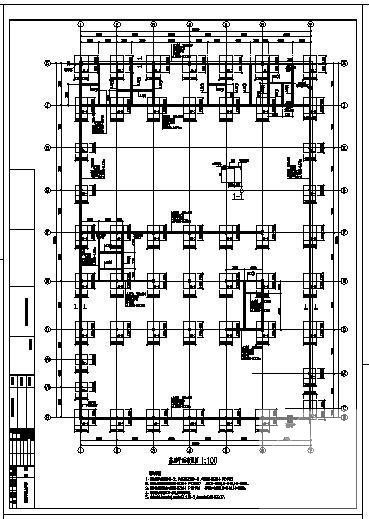

维修车间图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-01
- 评论次数：0
- 浏览次数：0
- 文件大小：1.25 MB
- 收藏次数：0
-
文件名称：
附件-995878597507988089667.rar
维修车间图纸下载
