正四面锥体育馆网架结构设计CAD施工大样图（7度抗震）
- 建筑类别：体育
- 图纸设计深度：施工图
- 建筑设计结构形式：钢结构
- 钢结构：网架
- 抗震设防烈度：7度抗震
- 风压：0.40kN/平方米
- 参考图纸：10张
- 设计年代：近代
附件详情
某正四面锥体育馆网架结构设计图
该资料为：某正四面锥体育馆网架结构设计图
该资料包含：
网架设计说明、平面图、立面图、屋面布置图、上弦杆安装图、腹杆安装图、下弦杆安装图、钢网架
节点图
、屋脊
节点图
、屋面板搭接
节点图
、预埋件大样、支座大样图、天沟大样共10张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

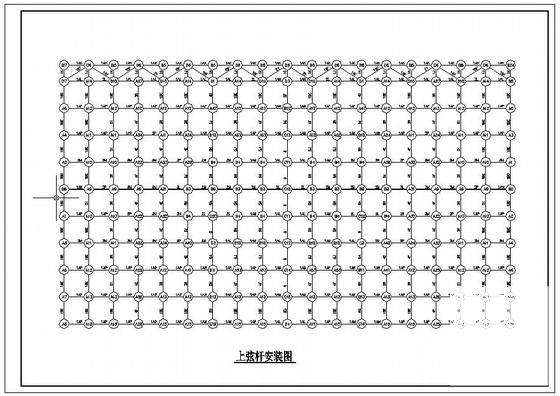

体育馆结构设计 - 1 -

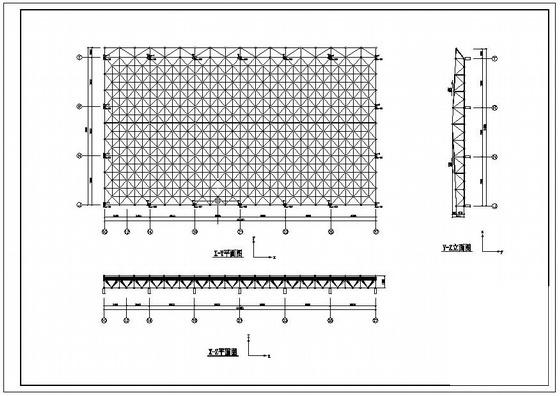

体育馆结构设计 - 2 -

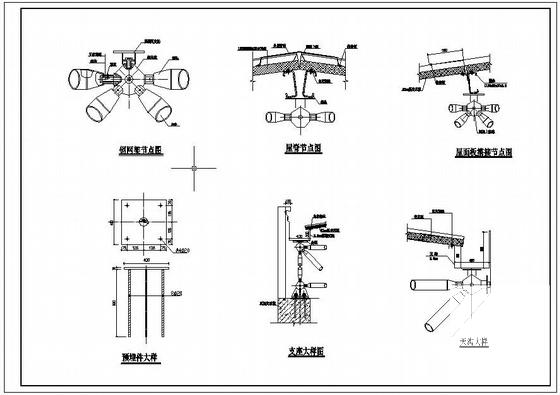

体育馆结构设计 - 3 -

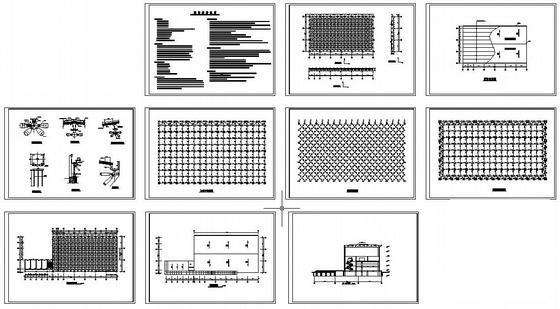

体育馆结构设计 - 4
以上是部分截图，请下载附件后查看完整高清内容
