15000平米21层住宅楼热水辐射采暖设计施工CAD大样图

附件详情

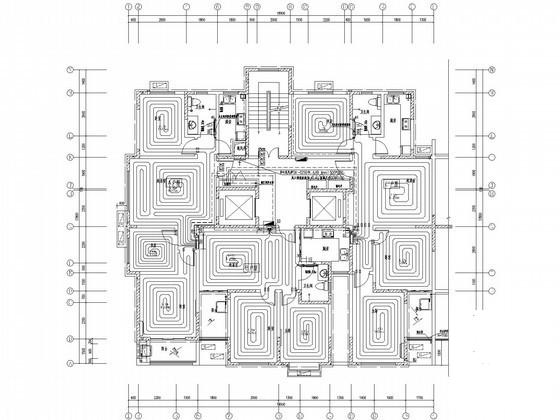

稿件为山东淄博某高层住宅楼热水辐射采暖及 通风防排烟 设计施工图，工程地上12275.97m2，地下1230.46m2，建筑高度62m，地上21层，地下2层。

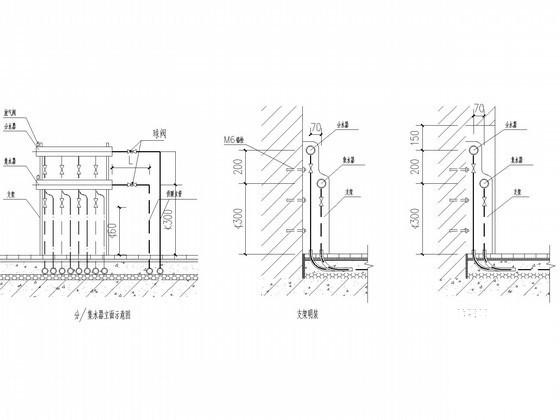

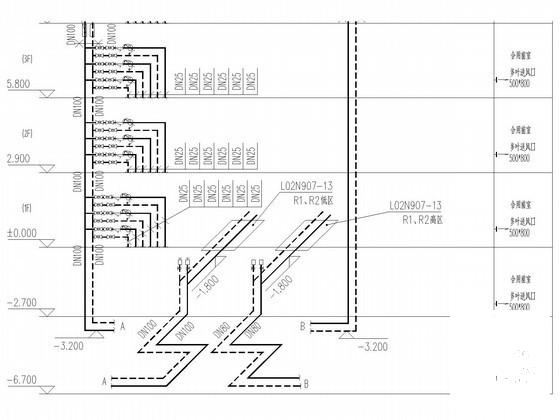

该项目地上住宅部分采暖系统为共用立管的分户独立系统，分高区和低区两套系统，1~15层为低区，16~21层为高区。室内系统共有4对共用立管，户内系统为一户一表，锁闭阀、过滤器、热计量表等均装设于管道井内……

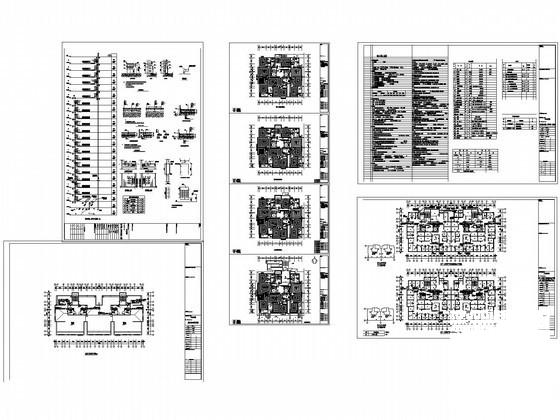

，图纸共8张。
