47478平米3层建材商贸城空调系统设计施工CAD图纸

  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:47478平方米
  • 建筑地上层数:3层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:16张
  • 设计年代:近代
  • 设计内容:空调,机房
  • 空调系统:全空气系统
  • 节点大样:水箱
  • 项目所在地:广东

附件详情

  • 设计施工说明

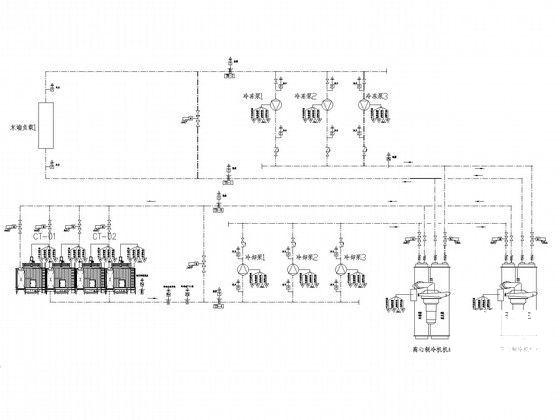

  • 空调水系统原理图

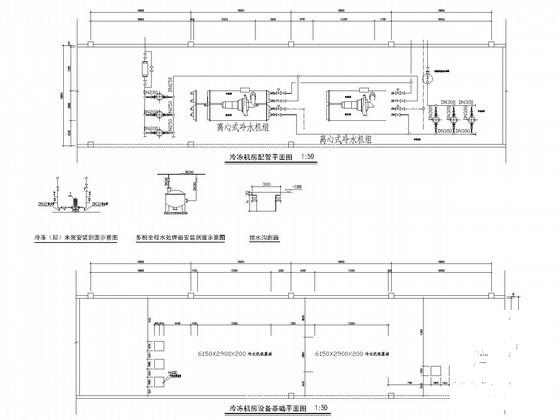

  • 冷冻机房配管平面图

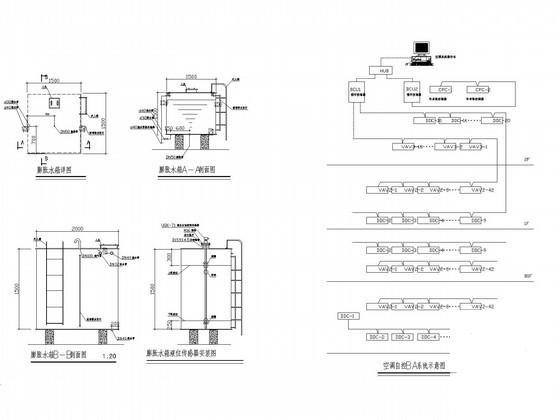

  • 膨胀水箱做法详图

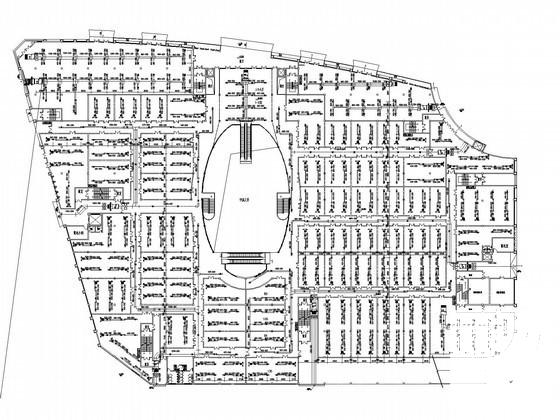

  • 一层风管平面图
  • ......

附件详情

一、项目概要:
该项目建筑面积约47478m2,地下两层,地上三层;主要功能为建材商场,人流量偏少。该资料包括本商场的空调系统设计......
二、空调系统:
1.该项目分别设置低速单风管全空气系统。
2.VAV变频系统;CAV定频系统;CAV变频系统......

图纸共16张。

空调自控及膨胀水箱大样

冷冻机房设备基础平面图

冷热源群控系统监控原理图

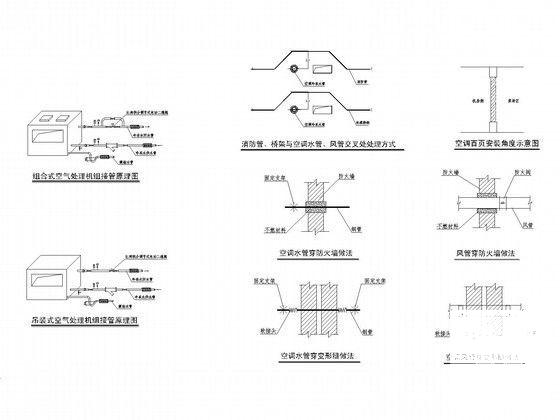

通风空调系统 做法详图

水管平面

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 空调系统设计图纸 - 1
    空调系统设计图纸 - 1
  • 空调系统设计图纸 - 2
    空调系统设计图纸 - 2
  • 空调系统设计图纸 - 3
    空调系统设计图纸 - 3
  • 空调系统设计图纸 - 4
    空调系统设计图纸 - 4
  • 空调系统设计图纸 - 5
    空调系统设计图纸 - 5
  • 空调系统设计图纸 - 6
    空调系统设计图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
