过街天桥全套结构CAD图纸(2米*25米)

附件详情

某过街天桥全套结构图纸
该资料为:某过街天桥全套结构图纸
主要设计荷载标准值:
恒荷载;12.0KN/平方米
活荷载;3.5KN/平方米
结构几何尺寸:2米*25米
该资料包含:
基础平面布置图、基础详图、柱脚详图、钢结构部分说明、结构 平面布置图 、钢楼梯底层平面图、钢楼梯中间层平面图、钢楼梯顶层平面图、钢构件截面表共3张图纸。


2

3

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

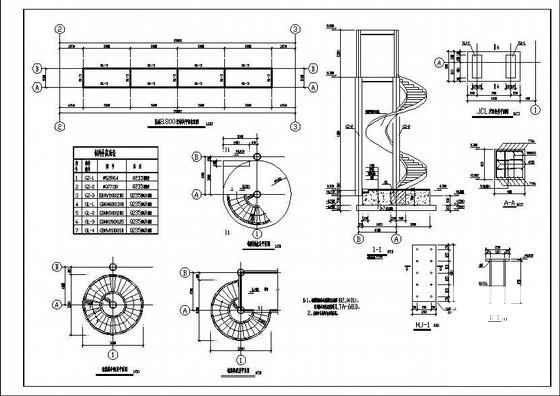

  • 过街天桥结构 - 1
    过街天桥结构 - 1

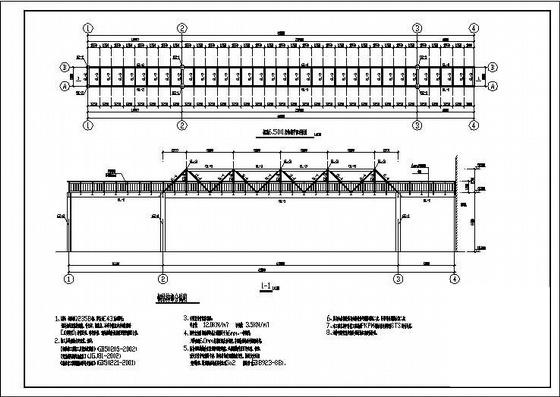

  • 过街天桥结构 - 2
    过街天桥结构 - 2

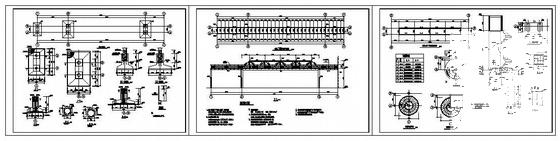

  • 过街天桥结构 - 3
    过街天桥结构 - 3
以上是部分截图,请下载附件后查看完整高清内容
