500平米2层精品别墅空调设计施工CAD大样图
- 附件设计说明：有
- 建筑类别：别墅
- 建筑高度类型：多层建筑
- 建筑设计面积：500平方米
- 建筑地上层数：2层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：21张
- 设计年代：近代
- 设计内容：空调,采暖,冷热源
- 冷热源：水地源热泵
- 空调系统：全水系统
- 送风方式：侧面送风
- 节点大样：集分水器,管道支吊架
- 项目所在地：上海
附件详情
- 目录
- 设计及施工总说明
- 水处理系统图
- 热生活水系统图
- 机房 平面布置图
- 施工大样图
- 打井平面布置图
- 空调顶面布置图
- 新风平面布置图
附件详情
1. 该项目为别墅，建筑结构为地下一层地上两层外加阁楼。空调使用面积471m2,地暖使用面积470m2。
2. 本施工图设计将完成中央空调、地板采暖、新风除湿。
3. 空调系统
采用风机盘管末端承担室内冷负荷；采用地盘管辐射系统承担室内热负荷......
热泵机组自带季节转换模式，夏季在制冷模式下工作，冬季在制热模式下工作。
空调/地暖室内温控器可控制空调温度/地板采暖温度；地板采暖短时间达不到设定温度时可开启风机盘管制热，实现快速制热......
，图纸共21张。
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

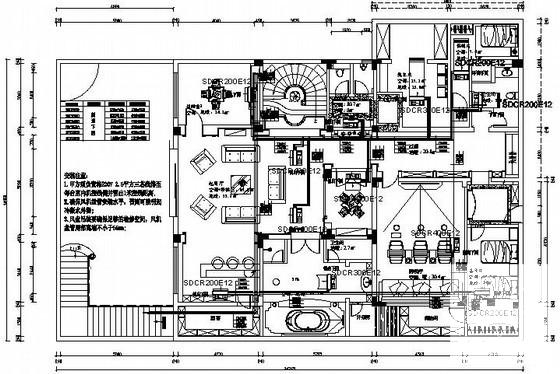

别墅施工设计 - 1 -

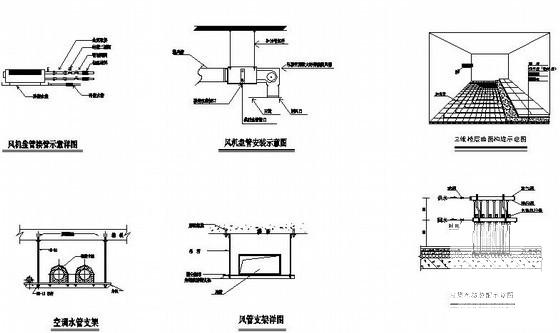

别墅施工设计 - 2 -

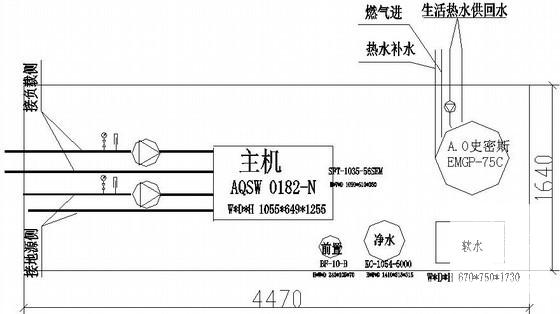

别墅施工设计 - 3 -

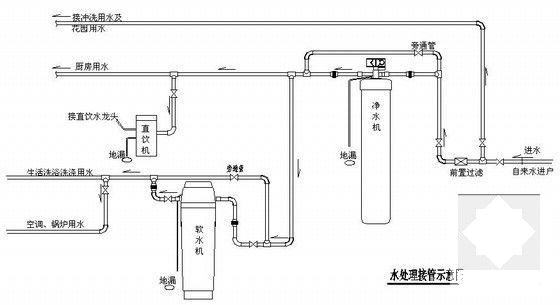

别墅施工设计 - 4 -
