5层588平方米电视大学、广播专业学校新区3号教学楼建筑施工CAD图纸
- 建筑类别：高校
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 图纸设计深度：施工图
- 项目所在地：江苏
- 图纸设计风格：现代风格
- 图纸设计流派：现代
- 图纸设计格式：天正建筑CAD 7.0,CAD2000
- 建筑设计面积：588.3平方米
- 建筑高度：19.900m
- 建筑地上层数：5层
- 设计效果图：无
附件详情
工程名称:宿迁市广播电xxx业学校新校区
建设地点：江苏省宿迁市
建设单位：宿迁市广xxx市中等专业学校
总建筑设计面积：5883.3平方米
工程为东区教学楼三号楼,主体建筑为五层,建筑高度为18.900m。
工程建筑设计结构形式为框架结构，耐火等级为二级，屋面防水等级为Ⅱ级，设计使用年限为50年，抗震设防烈度为8度。

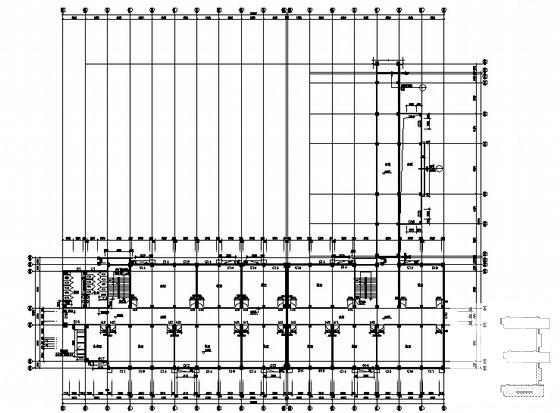

平面
总图

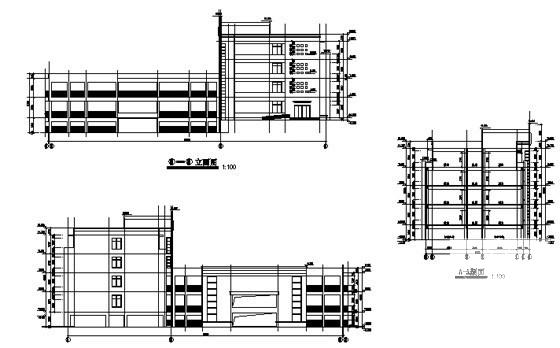

剖立面图
总图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

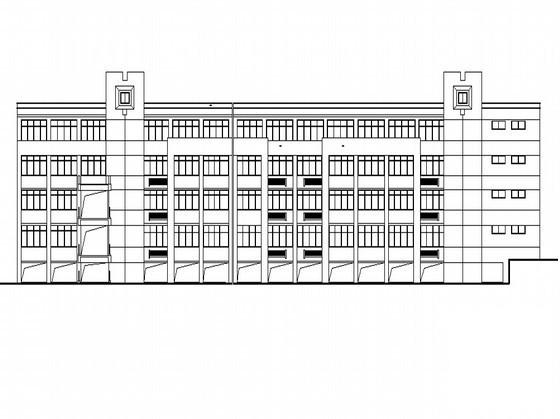

教学楼建筑施工图纸 - 1 -
教学楼建筑施工图纸 - 2 -
教学楼建筑施工图纸 - 3 -
教学楼建筑施工图纸 - 4 -
教学楼建筑施工图纸 - 5
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-01
- 评论次数：0
- 浏览次数：0
- 文件大小：3.5 MB
- 收藏次数：0
-
文件名称：
附件-995880886095670677557.rar
