12层供水公司营业大楼中央空调设计CAD图纸

附件详情

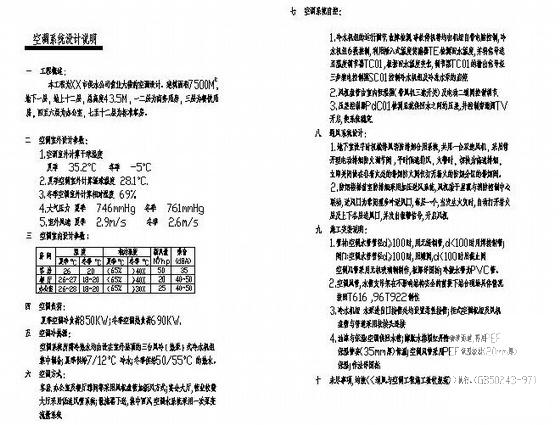

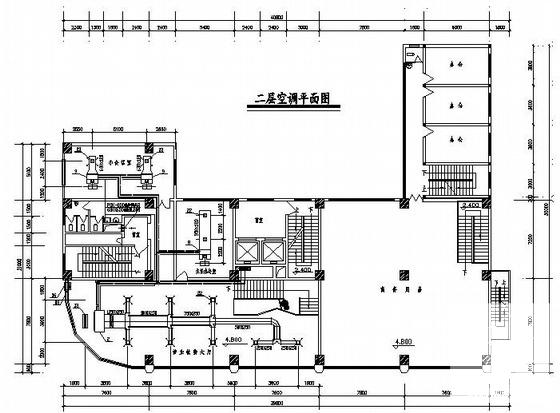

该项目为XX市供水公司营业大楼的空调设计。建筑面积7500M，地下一层，地上十二层，总高度43.5M，一二层为商务用房，三层为餐饮用房，四至六层为办公室，七至十二层为标准客房。

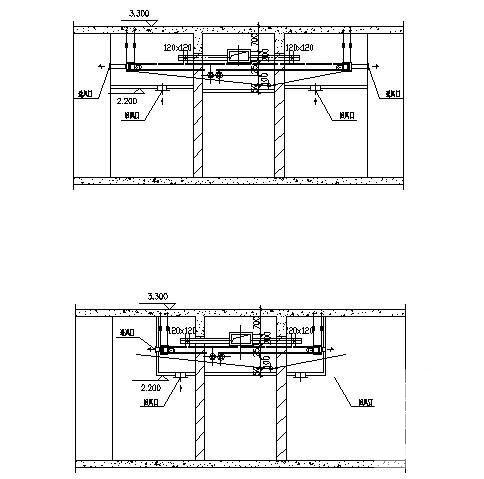

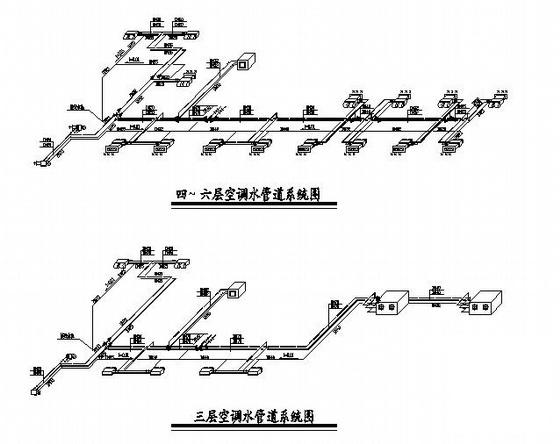

空调系统所需冷热水均由设在室外屋顶的三台风冷（热泵）式冷水机组集中制备;夏季供给7/12C 冷水;冬季供给50/55C 的热水。客房.办公室及餐厅雅间等采用风机盘管加新风方式;宴会大厅,营业收费大厅采用低速风管系统;散流器下送,集中回风.空调水系统采用一次泵变流量系统.
地下室设平时机械排风消防排烟合用系统,共用一台双速风机；防烟楼梯前室防排烟采用加压送风系统。
