底部为停车场建筑结构CAD施工图纸

  • 建筑类别:其它建筑
  • 建筑高度:多层建筑
  • 设计阶段:施工图设计
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:框架结构
  • 基础形式:桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 人防或地下车库:有
  • 参考图纸:20-50张
  • 设计年代:近代

附件详情

地下一层,地上三层,采用现浇钢筋混凝土框架结构,上部建筑建筑面积3266.7平方米,地下停车库面积3214.7平方米。该资料包含:建筑图纸、 结构设计说明 、基础布置图、柱平面平面图、底板平面及地梁配筋图、结构平面图、梁配筋图、 节点详图 等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

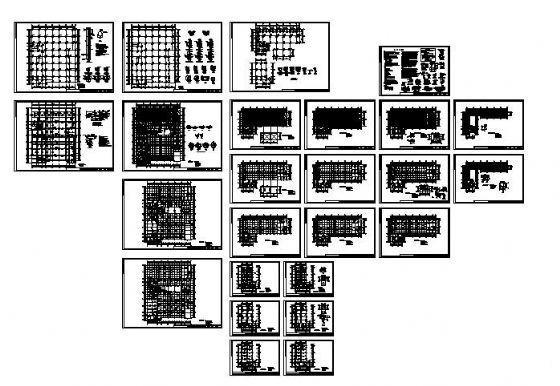

  • 建筑结构施工图图纸 - 1
    建筑结构施工图图纸 - 1

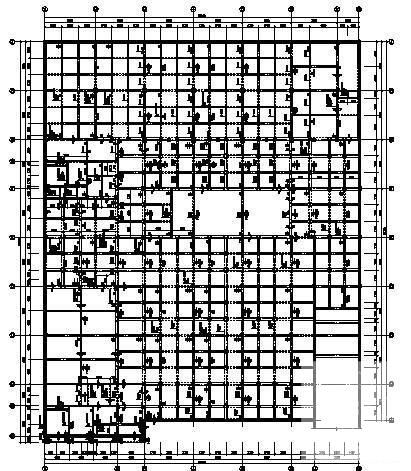

  • 建筑结构施工图图纸 - 2
    建筑结构施工图图纸 - 2

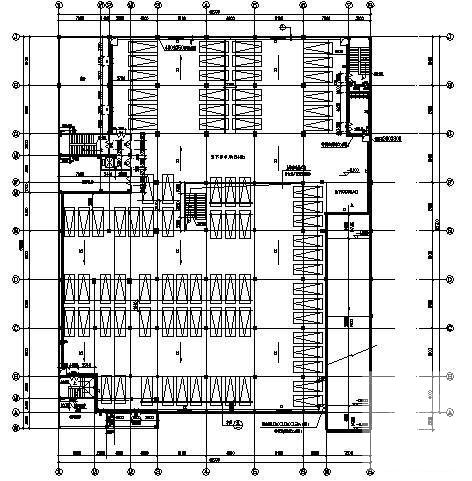

  • 建筑结构施工图图纸 - 3
    建筑结构施工图图纸 - 3

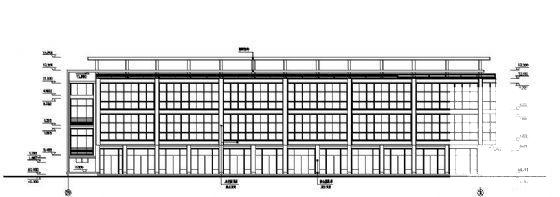

  • 建筑结构施工图图纸 - 4
    建筑结构施工图图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
