文化馆剧院屋顶镂空网架改造加固CAD施工图纸

附件详情

本加固改造内容为文化馆剧院屋顶镂空网架，原网架因锈蚀存在安全隐患。建筑设计结构形式为正交四角锥螺栓球网架，平面投影呈矩形，立面为柱面拱形。跨度约105m。现采取替换的方法。工程所在地地震烈度为6度。

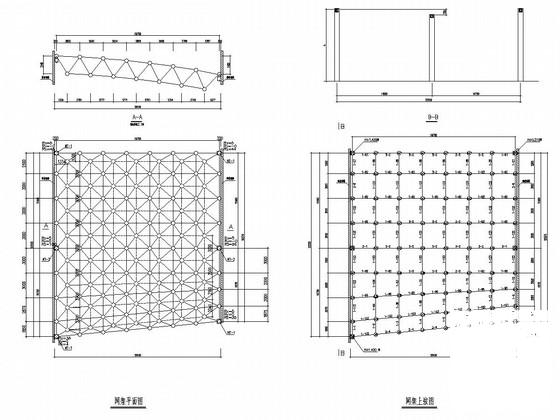

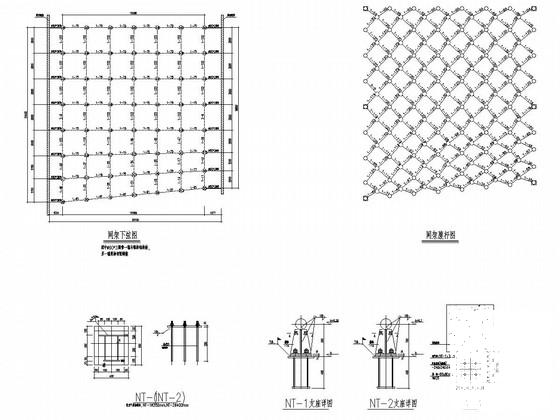

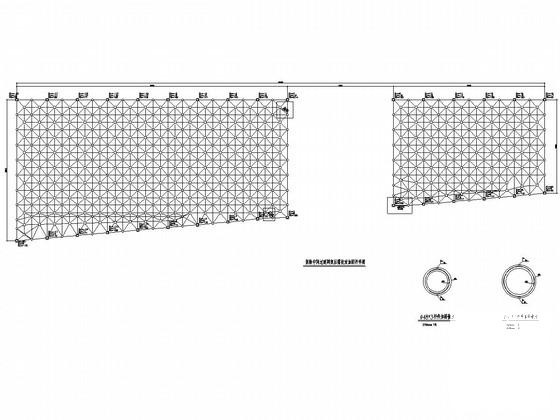

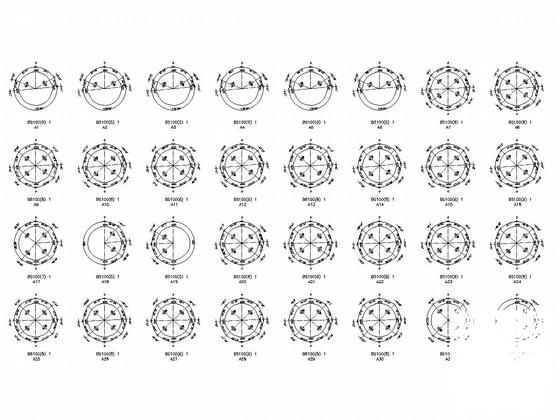

该资料包含：网架设计总说明，网架平面图、网架上弦图，网架下弦图、网架腹杆图，材料表，网架球节点图，拆除中间过道网架后需校对加固杆件图，共计7张图。
分享投稿时间：近几年5月。
