该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
-
建筑类别：办公
-
建筑高度类型：多层建筑
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢结构
-
钢结构：轻钢结构,网架
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：7度抗震
-
风压：0.45kN/平方米
-
雪压：0.65kN/平方米
-
参考图纸：31张
附件详情
屋顶钢结构设计总说明、钢结构平面布置图、屋盖钢结构
平面布置图
、节点大样图、网架设计与施工说明、网架埋件布置图、网架结构布置图、网架上弦布置图、网架下弦布置图、网架腹杆布置图、网架杆件材料表、网架檩条布置图共31张图纸。

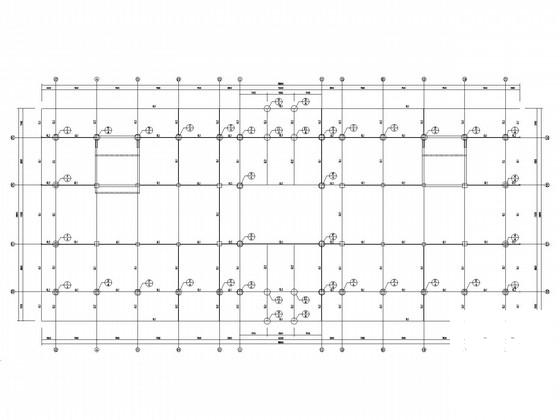

钢结构平面布置图

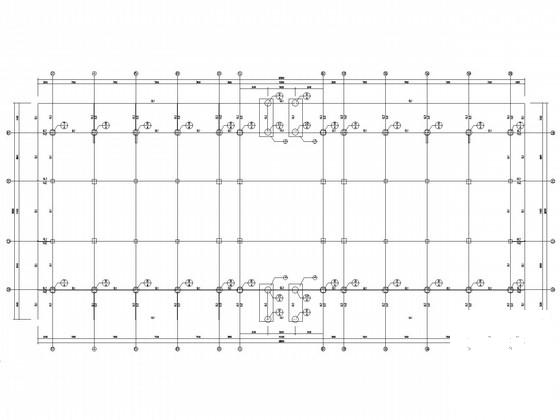

屋盖钢结构平面布置图

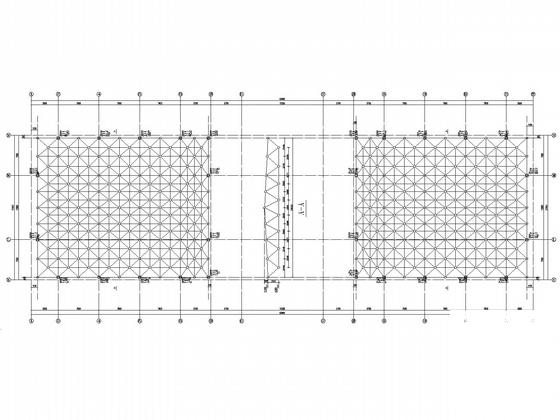

网架结构布置图

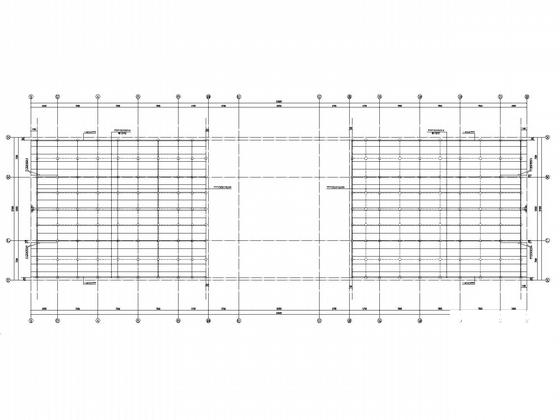

网架檩条布置图

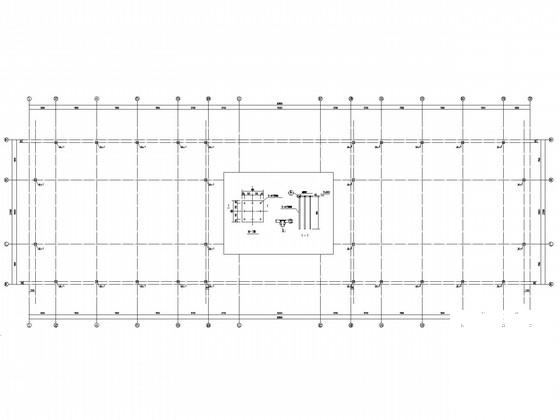

网架埋件布置图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
