37层楼宇地暖设计全套CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:37层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:15张
  • 设计年代:近代
  • 设计内容:通风,采暖,防排烟
  • 采暖系统:热水辐射

附件详情

本图纸为某超高层楼宇地暖设计全套图纸,包括:设计及施工说明,图例,设备及材料表,屋顶层及机房层通风平面图,屋顶风机布置平面图,采暖系统图,楼梯间及合用前室加压送风系统原理图,各层平面图等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

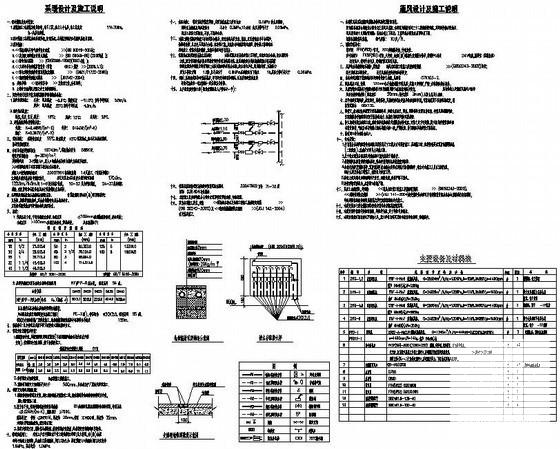

  • 施工设计全套图纸 - 1
    施工设计全套图纸 - 1

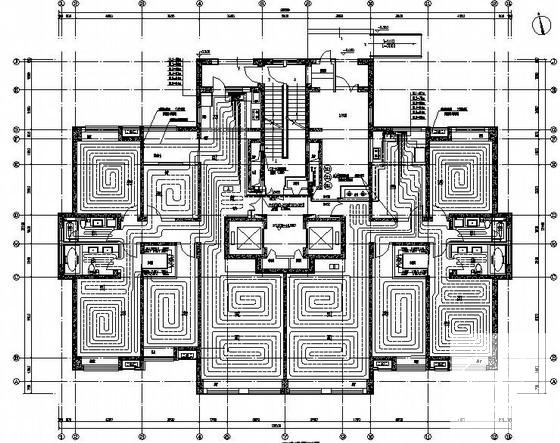

  • 施工设计全套图纸 - 2
    施工设计全套图纸 - 2

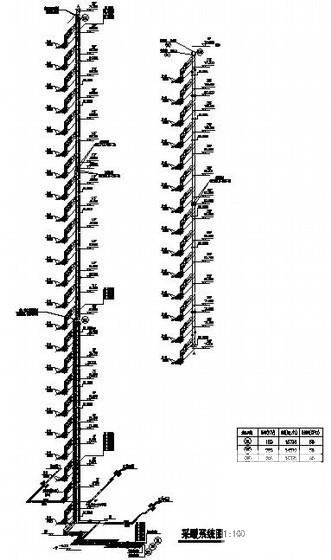

  • 施工设计全套图纸 - 3
    施工设计全套图纸 - 3

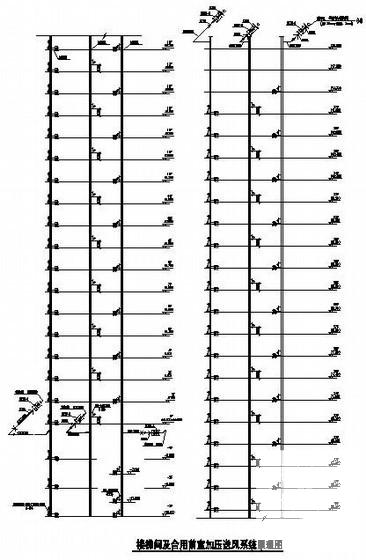

  • 施工设计全套图纸 - 4
    施工设计全套图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
