高层建筑脚手架施工方案_CAD

附件详情

  • 一、编制依据 1
  • 二、项目概要 1
  • 三、外 脚手架 设施工部署 1
  • 四、扣件式钢管脚手架设计方案 2
  • 五、扣件式钢管脚手架设构造要求。 3
  • 六、脚手架搭设 6
  • 七、脚手架的使用规定 7
  • 八、脚手架拆除 7
  • 九、脚手架设计图 8

附件详情

该项目总建筑面积为36568m2,地上30层,地下一层。建筑设计结构形式为桩基剪力墙结构体系。总高度为91.4m,电梯机房最高处为96.0m,层高3.0m。该工程目前地下室已施工完毕,东、西、北面基坑回填土已回填至-1.25m标高处。建筑物南侧与地下车库相连,地下车库顶板已施工完毕.

1、外脚手架设施工方案
该项目脚手架设兼做结构施工承重架,装饰施工承重架设及建筑物围护架子,因此在设计时必须经过严谨合理的脚手架设计。该项目脚手架设根据建筑造型和建筑物周围自然情况,采用悬挑分节卸荷扣件式钢管双排承重架、落地式双排扣件式钢管架,悬挑分节卸荷单排扣件式钢管围护架。其中,建筑物东、西、北三面由于回填土承载力不够,从底层即开始做悬挑支撑架。南面由于直接座落于地下车库顶板上,因而在1-6层采用双排落地式脚手架,6层以上采用悬挑支撑分节卸荷脚手架。悬挑支撑分节卸荷脚手架采取每五层一分节卸荷,分别在1、6、11、16、21、26层顶板上设置地锚,从地锚处挑出水平杆做每节架子的基础,并且从设置地锚的下层板上伸出斜撑杆与水平杆通过扣件相连,做好水平杆的支杆。


2

3

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

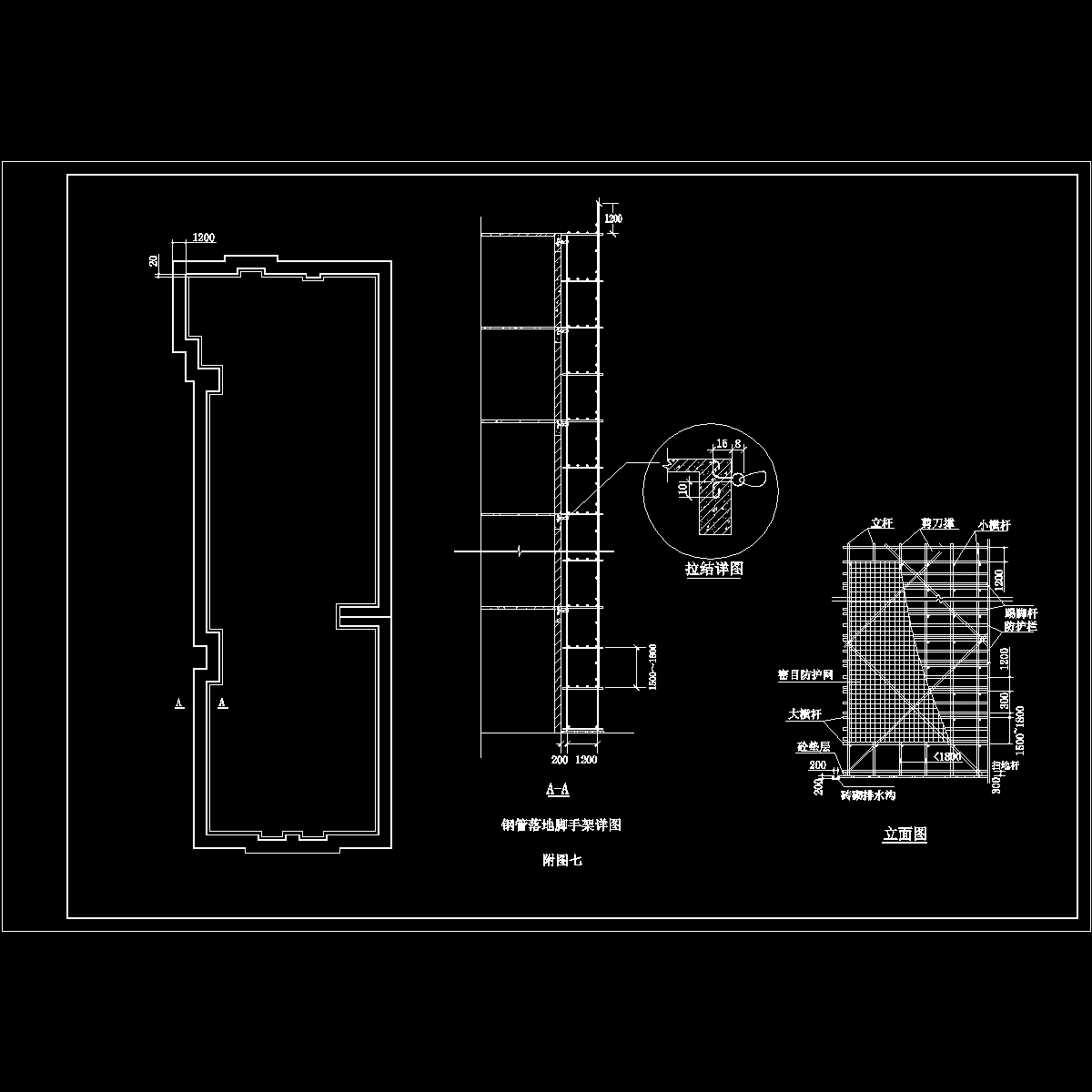

  • 脚手架图.dwg
    脚手架图.dwg

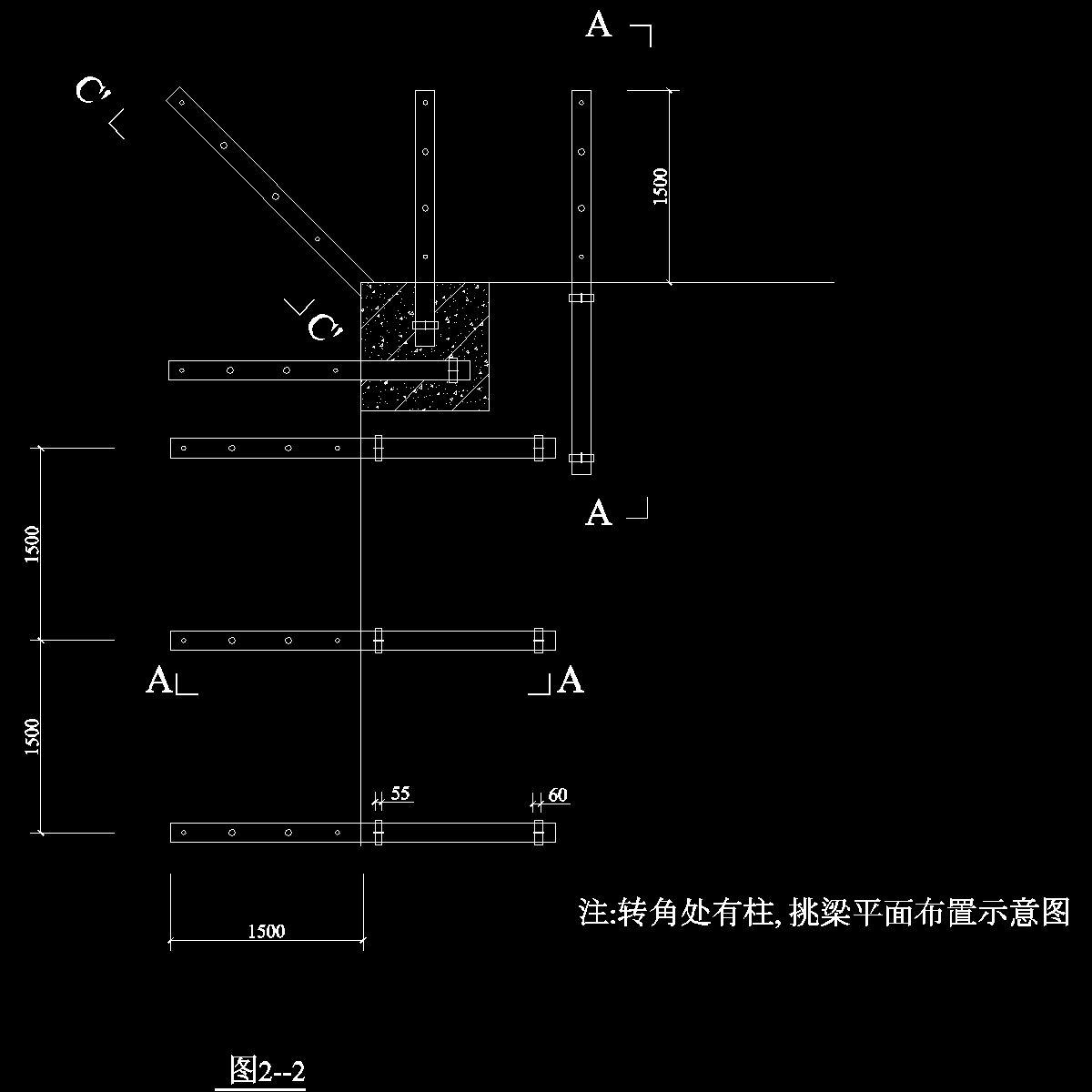

  • 悬挑脚手架转角处有柱平面布置图.dwg
    悬挑脚手架转角处有柱平面布置图.dwg
以上是部分截图,请下载附件后查看完整高清内容
