超高层建筑悬挑式脚手架及悬挑卸料平台施工方案(计算书)_CAD

附件详情

塔楼地上39层,地下3层,建筑屋面高度为150m;另一塔楼地上41层,地下3层,建筑屋面高度为185.5m。
外脚手架采用钢管搭设,其钢管的立杆间距1.5m,架宽0.90m,钢管大横杆步距1.8m,每步内加设1道水平钢管作为扶手,剪刀撑按45-60度角,从架体两端开始从底到顶连续布设。
转料平台尺寸为2.8×3.0m,转料平台三周均搭设安全防护栏杆,安全防护栏杆按护栏要求施工。横向横杆间距为1000mm,每个平台为5根,横杆分布必须均匀。横向横杆之上必须先搁放纵向横杆且与每根横杆紧密连接,保证整体受力。然后在纵向横杆上捆绑木枋,木枋须布置均匀,最后在木枋上铺板。横向横杆之下在支撑点必须设置纵向横杆,纵、横及支撑杆三者之间必须用扣牢固连接。平台四周必须设置防护栏杆和挡脚板,栏杆高度为1.2米,
卸料平台使用安全规定

外脚手架结构验算书,悬挑式扣件钢管脚手架,悬挑段长度2.75米
脚手架为双排脚手架,搭设高度为40.0米,立杆采用单立管。
搭设尺寸为:立杆的纵距1.50米,立杆的横距0.90米,立杆的步距1.80米。
采用的钢管类型为 48×3.2,
连墙件采用2步2跨,竖向间距3.60米,水平间距3.00米。
施工均布荷载为2.0kN/m2,同时施工1层,脚手板共铺设4层。
卸荷钢丝绳采取1段卸荷,吊点卸荷水平距离1倍立杆间距。
卸荷钢丝绳的换算系数为0.85,安全系数K=8.0,上吊点与下吊点距离4.0m。
悬挑水平钢梁采用16号工字钢,其中建筑物外悬挑段长度2.75米,建筑物内锚固段长度1.30米。
悬挑水平钢梁采用拉杆与建筑物拉结,最外面支点距离建筑物2.65m。拉杆采用钢丝绳。

悬挑卸料平台计算书
平台水平钢梁(主梁)的悬挑长度4.50m,悬挑水平钢梁间距(平台宽度)3.00m。
次梁采用16号工字钢,主梁采用16号工字钢,次梁间距1.50m。
容许承载力均布荷载2.00kN/m2,最大堆放材料荷载10.00kN。


欢迎您来建筑施工网--建筑人的网上家园


以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 卸料平台平面图改.dwg
    卸料平台平面图改.dwg

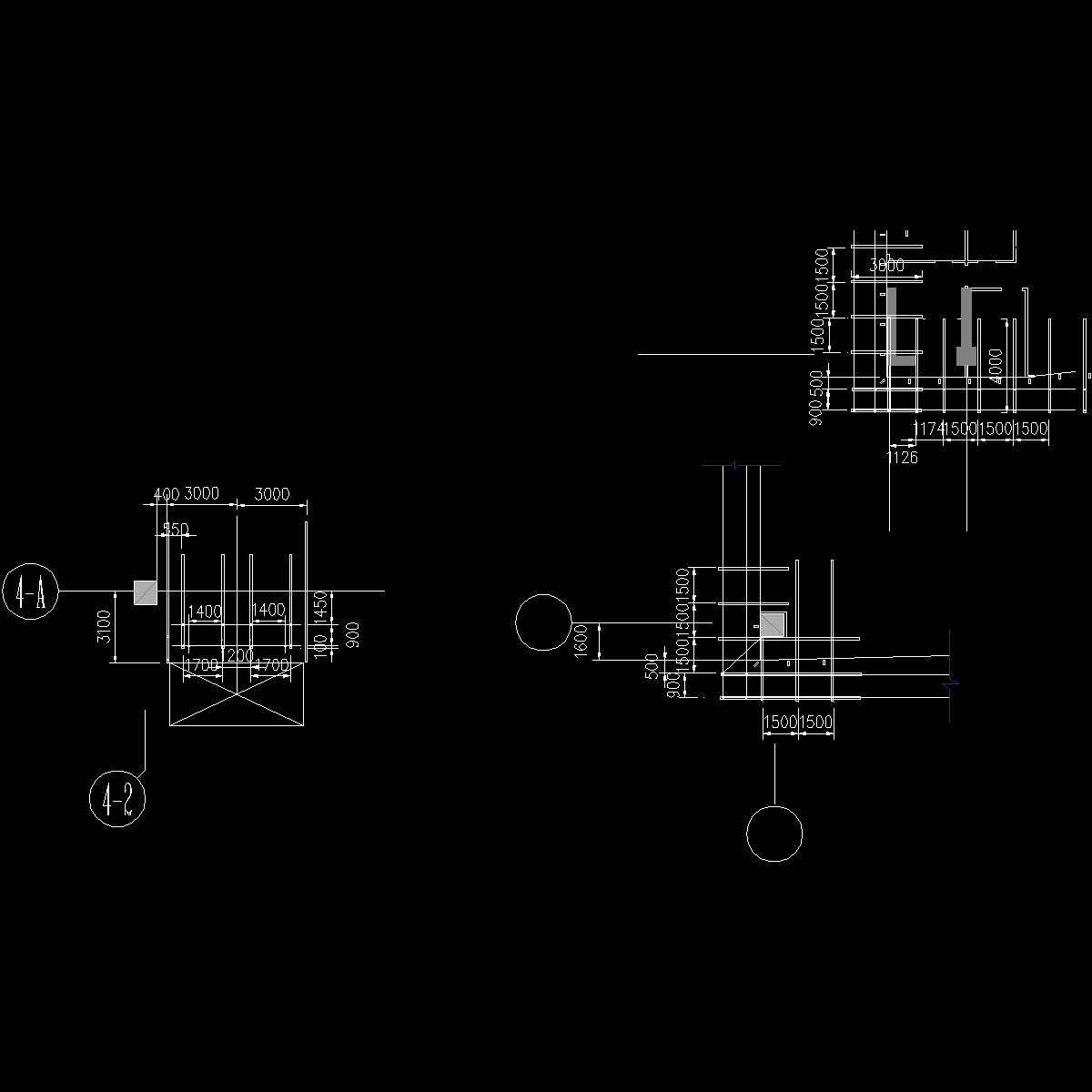

  • 外架大样.dwg
    外架大样.dwg

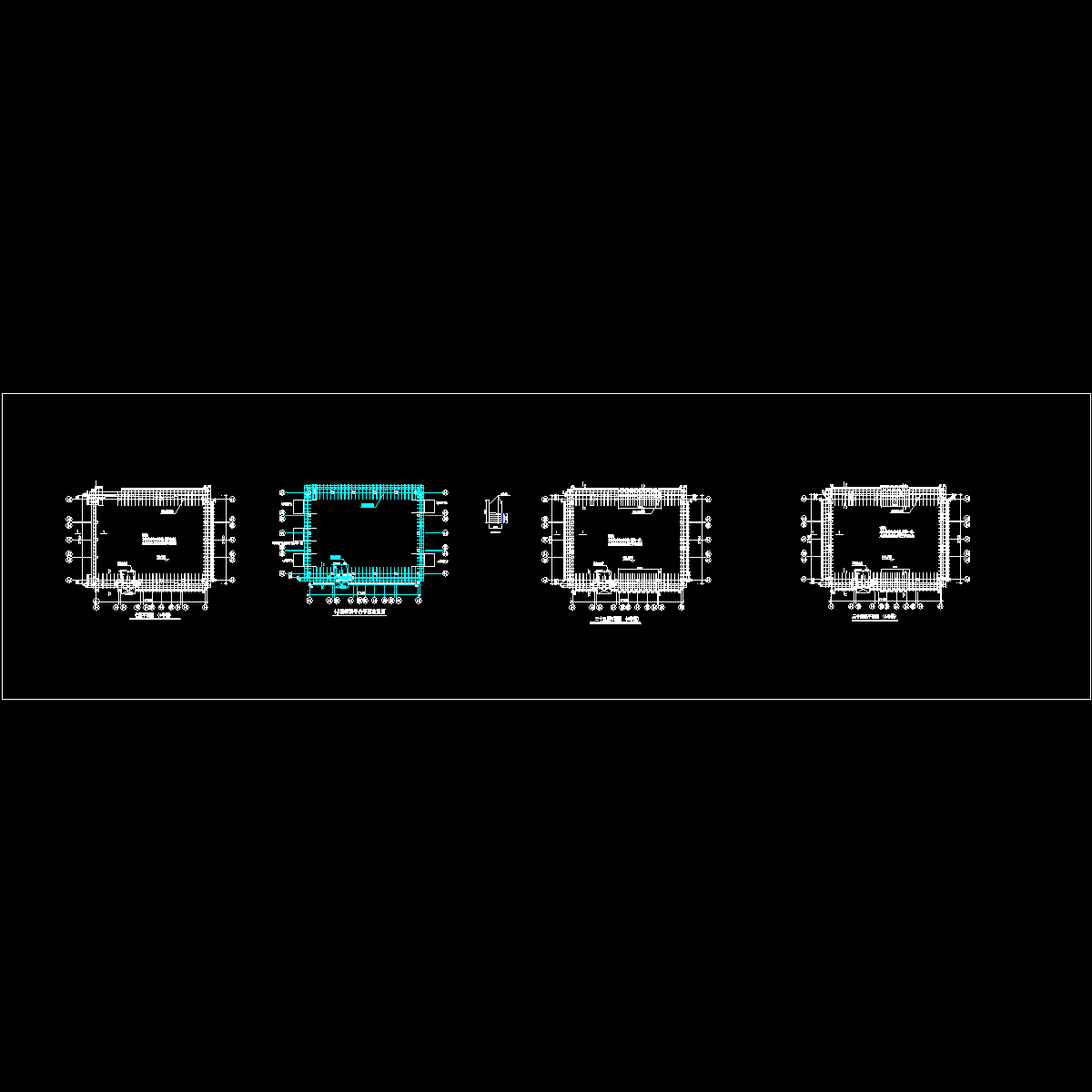

  • 平面图080520改.dwg
    平面图080520改.dwg
以上是部分截图,请下载附件后查看完整高清内容
