37189平米4层新闻中心弱电CAD施工图纸（鲁班奖）
- 建筑类别：办公,文化
- 建筑高度类型：多层建筑
- 建筑设计面积：37188.98平方米
- 建筑地上层数：4层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：32张
- 火灾保护分级：二级
- 有线广播：业务性,服务性,火灾应急
- 会议系统：讨论系统,表决系统,同声传译
- 项目所在地：广东
- 弱电设计： 火灾自动报警系统 ,入侵报警系统,视频监控系统,出入口控制系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统,呼应信号及信息显示
附件详情
- 一、设计说明
- 二、火灾自动报警及消防联动控制系统图
- 三、气体灭火系统图及平面图、公共/应急广播系统图
- 四、视频安防监控系统图
- 五、出入口控制系统图
- 六、入侵报警系统图
- 七、有线电视系统图
- 八、综合布线系统图
- 九、信息查询与发布系统图
- 十、停车库管理系统图、安防信息集成管理系统
- 十一、机房接地图、机房放大图
- 十二、消防广播、消防电话、消防电源及联动硬线平面图
- 十三、综合布线、有线电视平面图
- 十四、安防平面图
附件详情
该项目是深圳某新闻中心弱电系统，总建筑面积37188.98平方米（其中地上建筑面积28795.4平方米，地下建筑面积8393.58平方米），地下一层，地上四层，高度23.65米，为二类多层建筑,耐火等级不低于二级。弱电系统设计包含灾自动报警及消防设备联动控制系统（包括消防广播系统和消防电话系统）、固定通信系统、计算机网络系统、综合布线系统、有线电视系统、安全防范系统（包括视频安防监控系统、出入口控制系统、入侵报警系统、停车库管理系统、安防信息集成管理系统）、公共/消防广播系统、信息查询与发布系统、电梯五方通话系统。由于受初设投资的限制，该项目仅设置以上各弱电系统。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

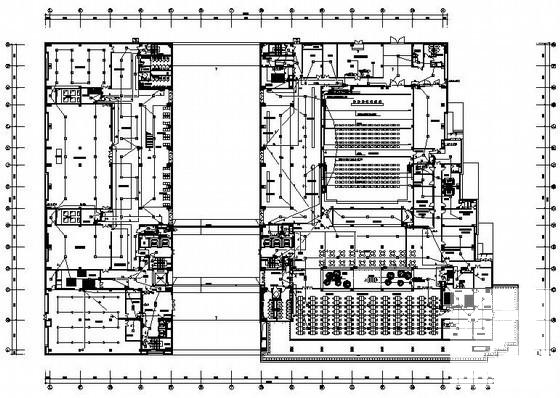

弱电施工图纸 - 1 -

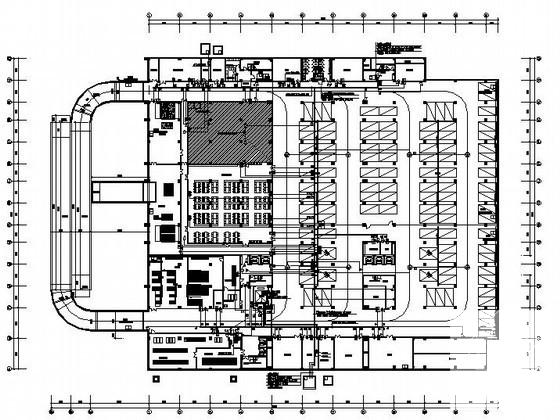

弱电施工图纸 - 2 -

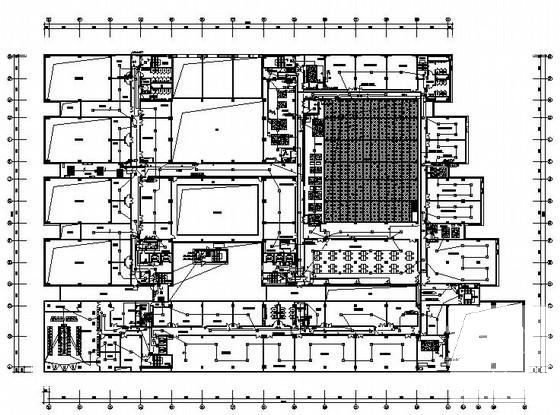

弱电施工图纸 - 3 -

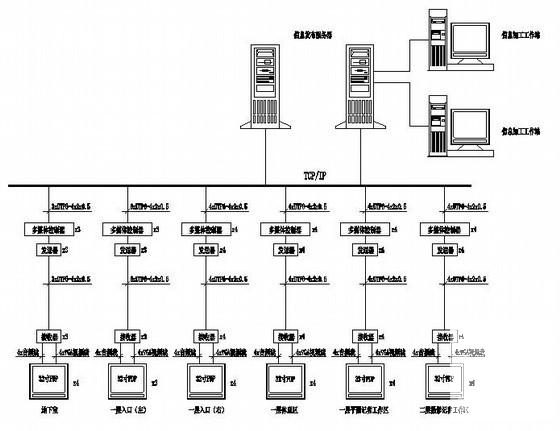

弱电施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-29
- 评论次数：0
- 浏览次数：0
- 文件大小：9.58 MB
- 收藏次数：0
-
文件名称：
附件-995856800075089585567.rar
弱电施工图纸下载
