23972.13平米33层高层建筑强弱电电施CAD施工图纸30张

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:23972.13平方米
  • 建筑地上层数:33层
  • 图纸设计深度:施工图
  • 参考图纸:30张
  • 设计年代:近代
  • 负荷等级:一级,三级
  • 接地方式:TN-S
  • 项目所在地:陕西
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统 ,综合布线系统,有线电视和卫星接收系统

附件详情

  • 1、电气设计总说明;
  • 2、竖向配电系统图;
  • 3、配电箱系统图;
  • 4、电力平面图;
  • 5、插座平面图;
  • 6、 照明平面图
  • 7、火灾报警与消防控制系统图;
  • 8、视频监控系统图;
  • 9、火灾报警与消防控制平面图;
  • 10、有线电视系统图;
  • 11、综合布线系统图;
  • 12、可视对讲系统图;
  • 13、电信平面图;
  • 14、屋面 防雷平面图
  • 15、综合接地平面图。

附件详情

该附件为33层高层建筑强弱电电施图,共30张。
项目概况:本楼由两个住宅单元组成,地下一层库房及设备用房,地上三十三层住宅组成,住宅部分共72套。该项目总建筑面积为23972.13平方米;总建筑高度为99.45米,属于一类高层住宅楼。
设计内容:电力配电系统;照明配电系统;综合布线系统;有线电视系统;楼宇访客对讲系统;火灾报警及消防联动控制系统;视频监控系统;防雷与综合接地系统。

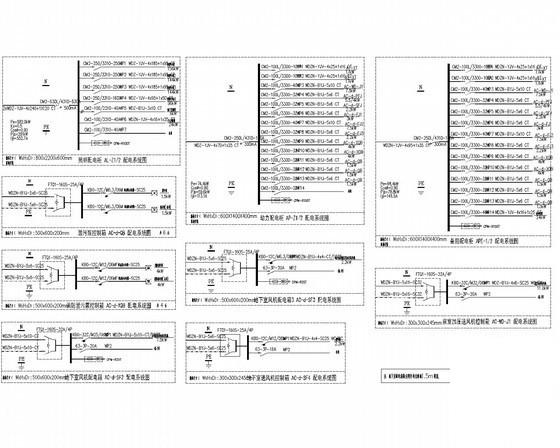

配电箱系统图

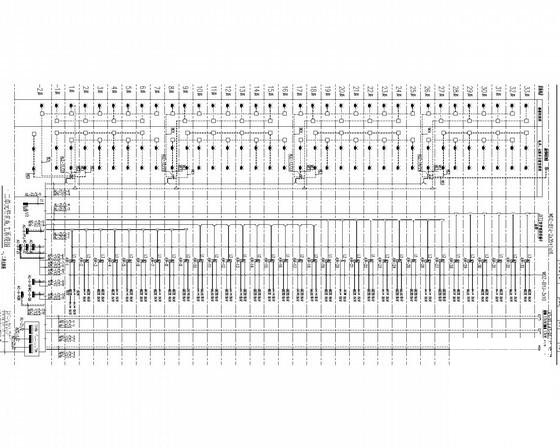

竖向配电系统图配电箱系统图

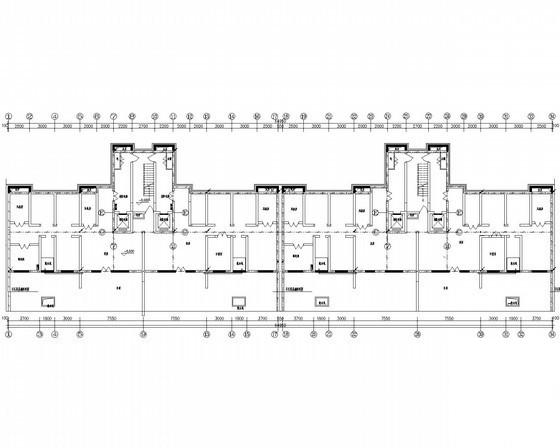

综合接地平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

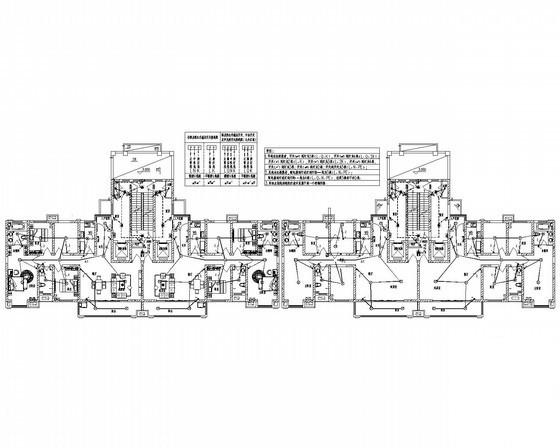

  • 高层建筑施工图纸 - 1
    高层建筑施工图纸 - 1
  • 高层建筑施工图纸 - 2
    高层建筑施工图纸 - 2
  • 高层建筑施工图纸 - 3
    高层建筑施工图纸 - 3
  • 高层建筑施工图纸 - 4
    高层建筑施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
