道路及其配套基础设施建设电施CAD施工图纸

搜索更多资源
  • 图纸设计深度：施工图
  • 参考图纸：40张
  • 设计年代：近代
  • 项目所在地：四川
  • 强电设计： 供配电系统 ,接地安全,其它

附件详情

  • 1~6号路：
  • 1、照明设计说明
  • 2、1、2号路照明横断面图
  • 3、1、2号路主要设备材料表
  • 4、AL1 配电箱系统 图
  • 5、AL2配电箱系统图
  • 6、AL3配电箱系统图
  • 7、1、2号路 照明平面图
  • 8、单杆单挑路灯安装图
  • 9、9米灯杆基础图

附件详情

该项目位于四川，1、2号路为一块板形式，路幅宽度20m，长约1.4km，城市次干路II级；路面结构为沥青混凝土。
设计范围包括10/0.4kV变配电系统；电力配电系统；道路照明系统；接地系统及电气节能。
该附件，总共40张。


AL1配电箱系统图

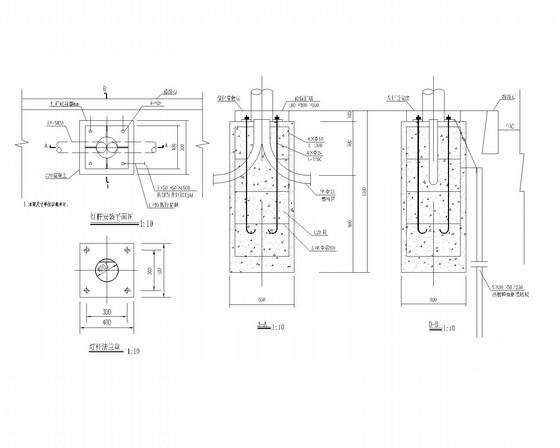

9米灯杆基础图

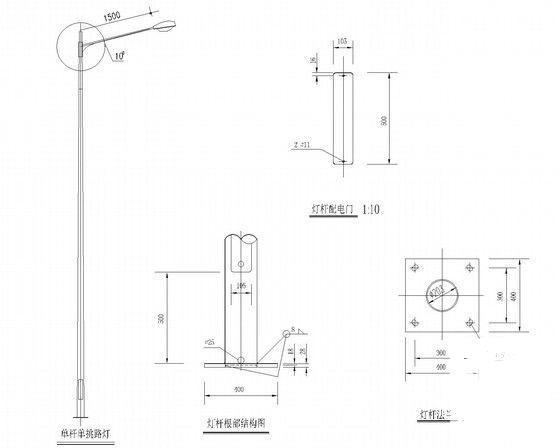

单杆单挑路灯安装图

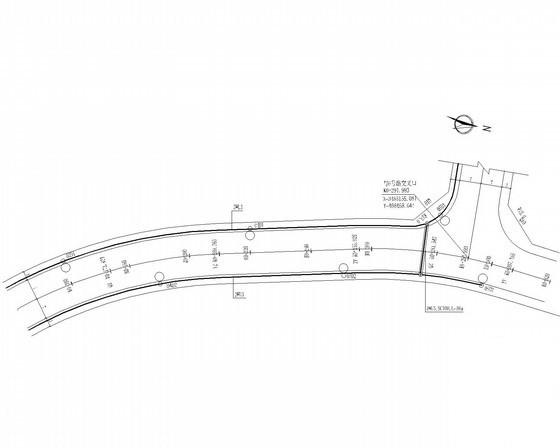

1、2号路照明平面图

以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
  • 道路基础设施 - 1
    道路基础设施 - 1
  • 道路基础设施 - 2
    道路基础设施 - 2
  • 道路基础设施 - 3
    道路基础设施 - 3
  • 道路基础设施 - 4
    道路基础设施 - 4
  • 道路基础设施 - 5
    道路基础设施 - 5
以上是部分截图，请下载附件后查看完整高清内容
