高支模施工方案(架空大厅)_CAD

  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 主要部位:柱,梁,剪力墙
  • 特殊模板支撑:高支模
  • 楼板支撑架:扣件式
  • 模板计算书:梁模板
  • 编制时间:
  • 施工主要设备:电锯、线坠、锤子、经纬仪、白线、钢管、铁丝等

附件详情

  • 第一节 编制依据 3
  • 第二节 项目概要 3
  • 第三节 方案选择 5
  • 第四节 材料选择 6
  • 第五节 脚手架 支设 6
  • 第六节 高支撑变形监测 7
  • 第七节 模板的拆除 9
  • 第八节 质量保证措施 11
  • (二)施工质量要求 12
  • 第九节 安全、环保文明施工措施 13
  • 第十节 应急预案 14
  • 第十一节 附件 15
  • 附件:梁、板木模板及支撑计算书 15
  • 梁模板扣件钢管高支撑架计算书 28
  • 图1 梁模板支撑架立面简图 29
  • 一、模板面板计算 29
  • 二、梁底支撑木方的计算 31
  • 三、梁底支撑钢管计算 32
  • 四、扣件抗滑移的计算 33
  • 五、立杆的稳定性计算 34

附件详情

本建筑物为39.2m宽,长度为74.2m,地下室-4.300m,一层层高为4.80m,二层高为4.5m,三层层高3.9m。一层B~D/3~8轴即大厅,架空总高13.15m(+0.000~三层板顶),属于高大模板施工,特编制专项施工方案。该架空大厅内柱、梁均为型钢混凝土柱梁,为两道800x2500型钢混凝土梁由四根1000x1400型钢框架柱支承。
……
该项目梁模板选择为:梁侧、梁底板底板均采用18mm厚胶合板;梁及板的搁栅及压方均采用截面宽×高为50×100mm长4000mm木枋;板及梁底加固及支承采用扣件式Φ48×3.5mm钢管,梁外侧加固采用双槽钢[5号槽钢及Φ16螺栓拉结。承重架采用扣件式钢管脚手架,由扣件、立杆、横杆、支座组成,采用φ48×3.5钢管。
扣件钢管楼板模板支架计算书
梁侧模板计算书
梁模板扣件钢管高支撑架计算书
高支模 平面布置图
模板安装图
……
37页,4月


以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

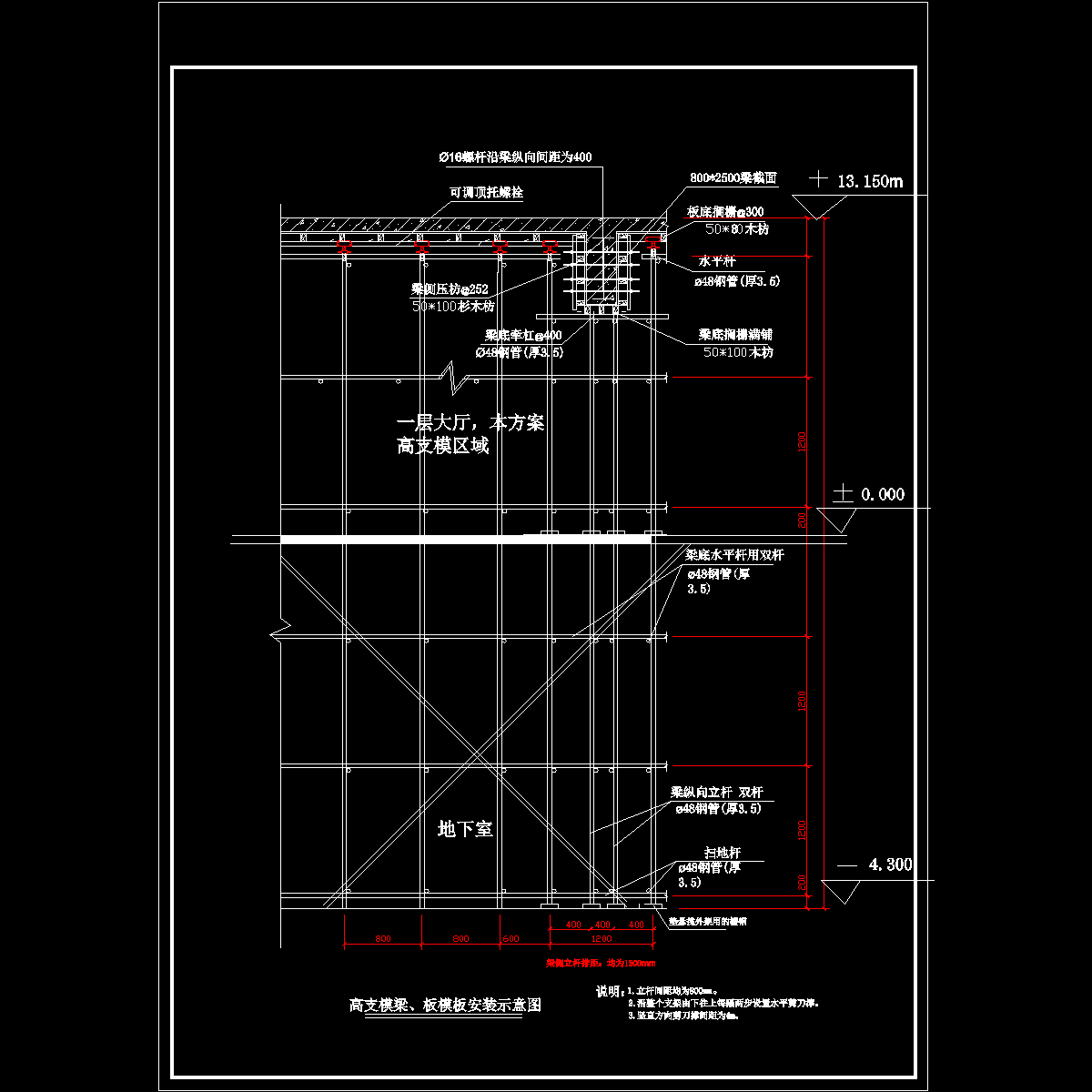

  • 模板安装图 - 副本.dwg
    模板安装图 - 副本.dwg

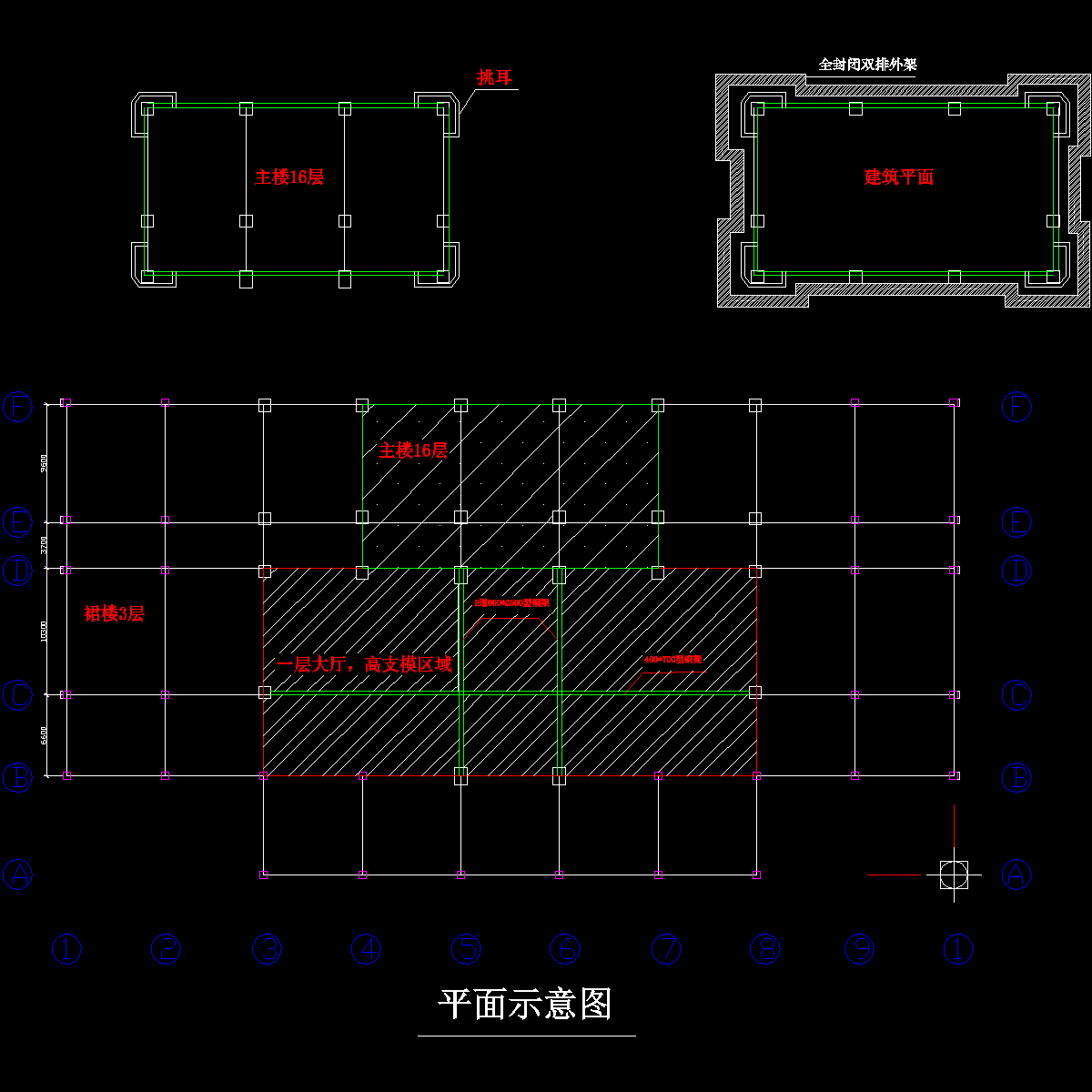

  • 高支模平面布置图.dwg
    高支模平面布置图.dwg
以上是部分截图,请下载附件后查看完整高清内容
