30米宽城市道路工程设计全套图纸cad特殊路基处理图

附件详情

项目概要:
道路全长3374.014米,为城市次干道,设计的主要内容包括:平面、纵断面、横断面、车行道和人行道路面结构、路基处理设计、无障碍通行设施、交叉口设计。
道路全宽30米,横断面为: 6.0米(绿化带)+2.0米(人行道)+3.0米(绿化带)+14.0米(车行道)+3.0米(绿化带)+2.0米(人行道)
......
设计于,共56张。

路面结构

特殊路基处理图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

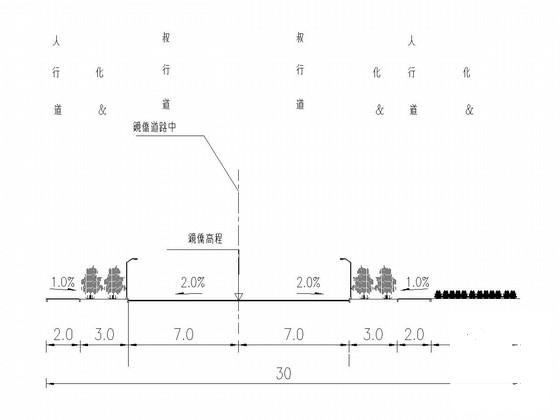

  • 城市道路工程设计图 - 1
    城市道路工程设计图 - 1

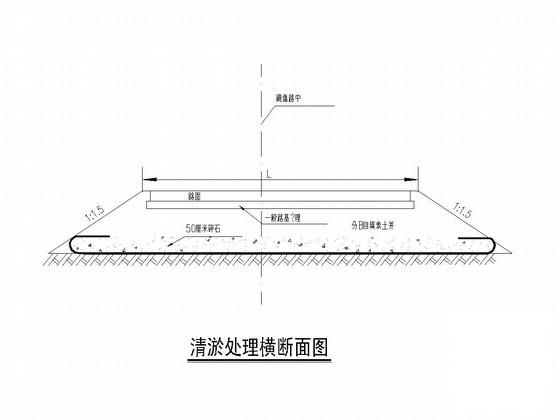

  • 城市道路工程设计图 - 2
    城市道路工程设计图 - 2

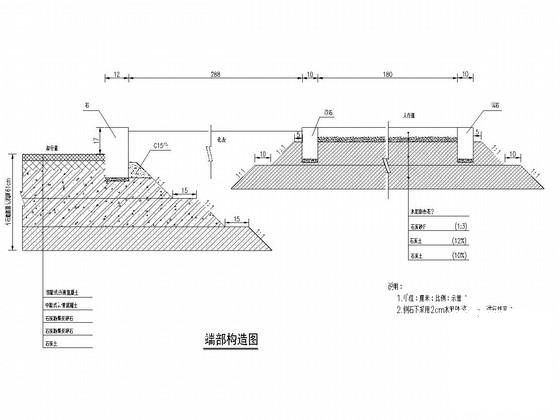

  • 城市道路工程设计图 - 3
    城市道路工程设计图 - 3
以上是部分截图,请下载附件后查看完整高清内容
