30米T梁通用图纸33张cad构造图

  • 位置:福建
  • 设计年代:近代
  • 使用性:公路桥
  • 跨径大小和多跨总长:30m
  • 承重构件受力情况:梁桥
  • 使用年限:永久性桥
  • 材料类型:预应力桥

附件详情

图纸为19.75米桥宽30米T梁通用图,节点清晰,推荐学习参考。
图纸内含:
施工步骤图
桥宽19.75M L=30M预应力砼连续T梁上部构造标准横断面图
L=30m B=19.75m刚构T梁上部构造标准横断面图
桥宽19.75M L=30M预应力砼连续T梁一般构造图(一)
桥宽19.75M L=30M预应力砼连续T梁一般构造图(二)
L=30m B=19.75m刚构T梁一般构造图(一)~(二)
L=30m B=19.75m 刚构T梁一般构造图(三)
桥宽19.75M L=30M预应力砼连续T梁预应力钢束布置图
桥宽19.75M L=30M预应力砼连续T梁预应力钢束材料数量及引伸量表
桥宽19.75M L=30M预应力砼连续T梁预应力钢束定位钢筋布置图
L=30 墩顶现浇段负弯矩钢束及定位钢筋布置图
L=30 墩顶现浇段负弯矩钢束齿板钢筋布置图
桥宽19.75M L=30M预应力砼连续T梁梁肋钢筋布置图(一)
桥宽19.75M L=30M预应力砼连续T梁梁肋钢筋布置图(二)
桥宽19.75M L=30M预应力砼连续T梁边跨翼板钢筋布置图(二)
桥宽19.75M L=30M预应力砼连续T梁中跨翼板钢筋布置图
桥宽19.75M L=30M预应力砼连续T梁边跨梁端封锚钢筋布置图
桥宽19.75M L=30M预应力砼连续T梁伸缩缝侧梁端锚下钢筋布置图
桥宽19.75M L=30M预应力砼连续T梁连续段侧梁端锚下钢筋布置图
桥宽19.75M L=30M预应力砼连续T梁端横隔梁钢筋布置图
桥宽19.75M L=30M预应力砼连续T梁中横隔梁钢筋布置图
桥宽19.75M L=30M预应力砼连续T梁设160型伸缩缝端翼板加厚钢筋布置图
桥宽19.75M L=30M预应力砼连续T梁墩顶现浇连续段一般构造图
桥宽19.75M L=30M预应力砼连续T梁墩顶现浇连续段钢筋布置图(一)
桥宽19.75M L=30M预应力砼连续T梁墩顶现浇连续段钢筋布置图(二)
桥宽19.75M L=30M预应力砼连续T梁边跨翼板钢筋布置图
L=30m B=19.75m 墩顶现连续刚构图(12.25m桥宽,0°)
……
共计33张,设计于

桥宽19.75M L=30M预应力砼连续T梁预应力钢束定位钢筋布置图

桥宽19.75M L=30M预应力砼连续T梁墩顶现浇连续段一般构造图

T梁固结墩现浇段钢筋构造图

桥宽19.75M L=30M预应力砼连续T梁墩顶现浇连续段钢筋布置图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

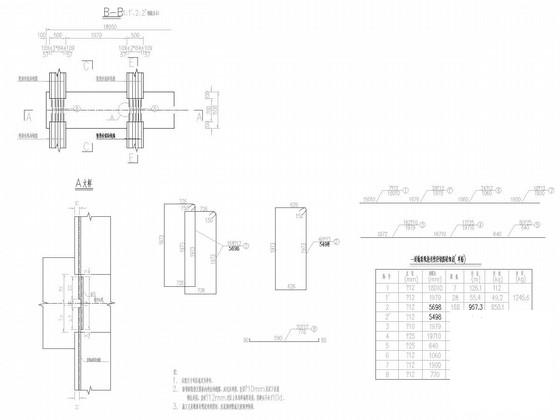

  • T梁通用图 - 1
    T梁通用图 - 1

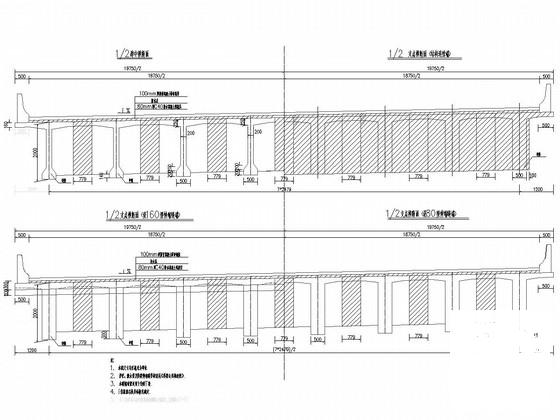

  • T梁通用图 - 2
    T梁通用图 - 2

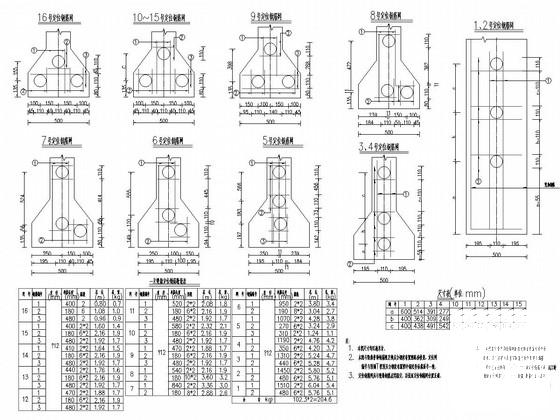

  • T梁通用图 - 3
    T梁通用图 - 3

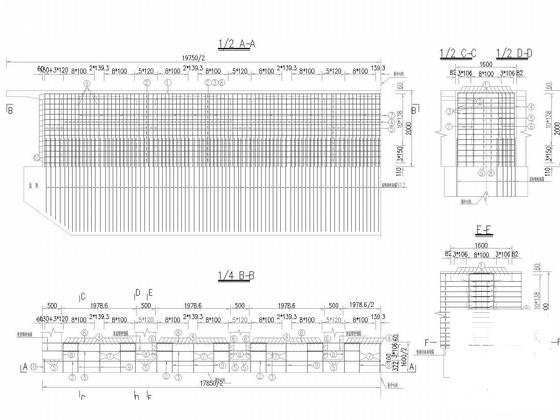

  • T梁通用图 - 4
    T梁通用图 - 4

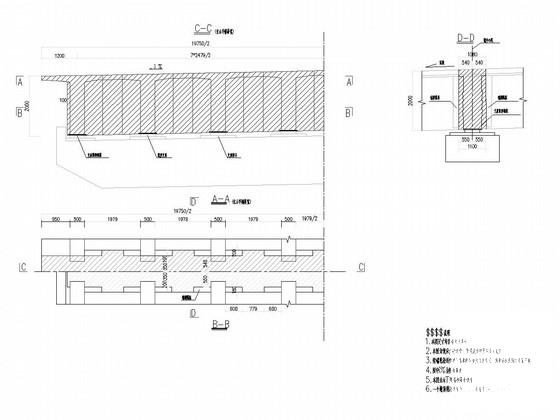

  • T梁通用图 - 5
    T梁通用图 - 5
以上是部分截图,请下载附件后查看完整高清内容
