单层小学餐厅电气施工图cad(新民规)平面图

  • 建筑类别:餐饮
  • 建筑高度类型:单层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:399平方米
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:天正建筑CAD 7.0
  • 设计年代:近代
  • 节点大样:等电位联结
  • 负荷等级:二级
  • 防雷等级:第三类
  • 项目所在地:甘肃
  • 强电设计:供配电系统,应急电源,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:视频监控系统,综合布线系统,有线电视和卫星接收系统,广播系统,其它

该附件为单层小学餐厅 电气施工图 (新民规)。

概况:
该项目为甘肃省某县中心小学餐厅建设项目。本建筑为一层框架结构公共建筑,地上耐火等级为二级。总建筑面积为399平方米,建筑占地面积为399平方米。建筑高度4.95米。

设计范围:
低压配电系统;电力照明系统;有线电视系统;
综合布线系统;防雷与综合接地系统;视频监控系统;
消防应急照明系统;广播系统。

部分图纸摘录:

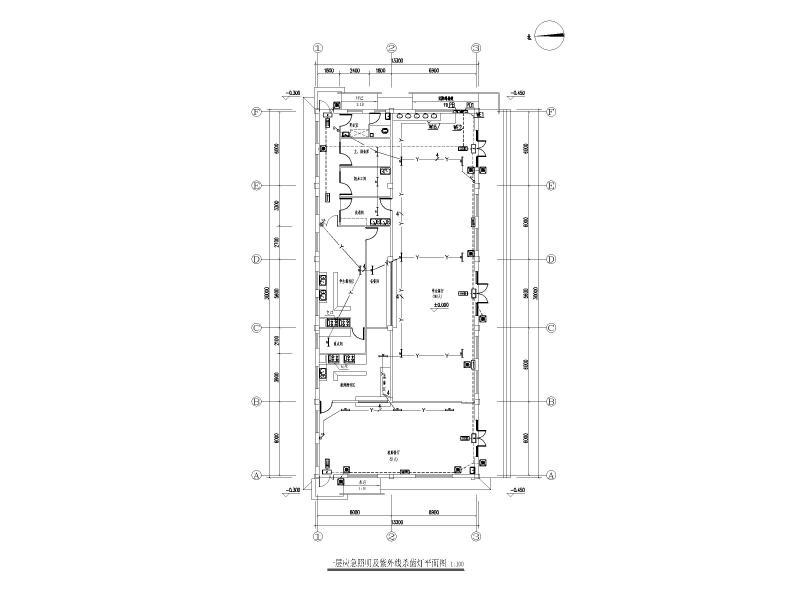

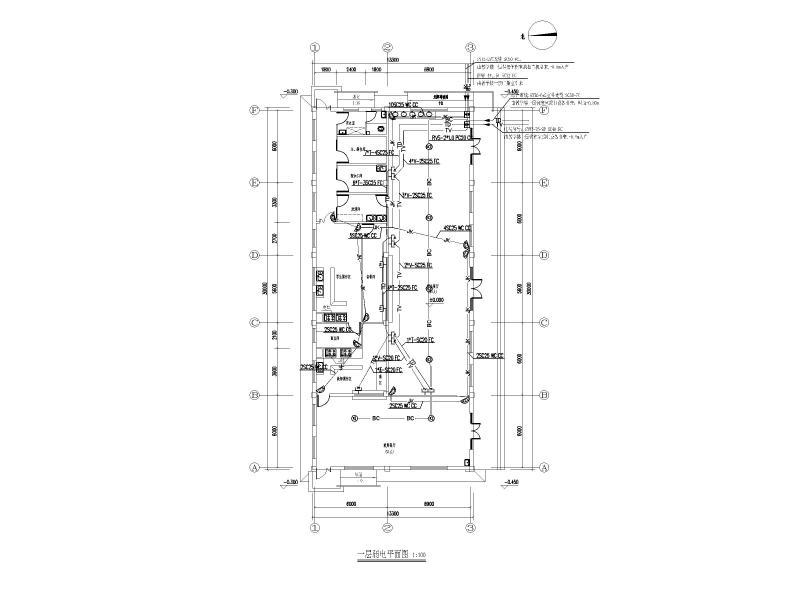

电力及照明平面图

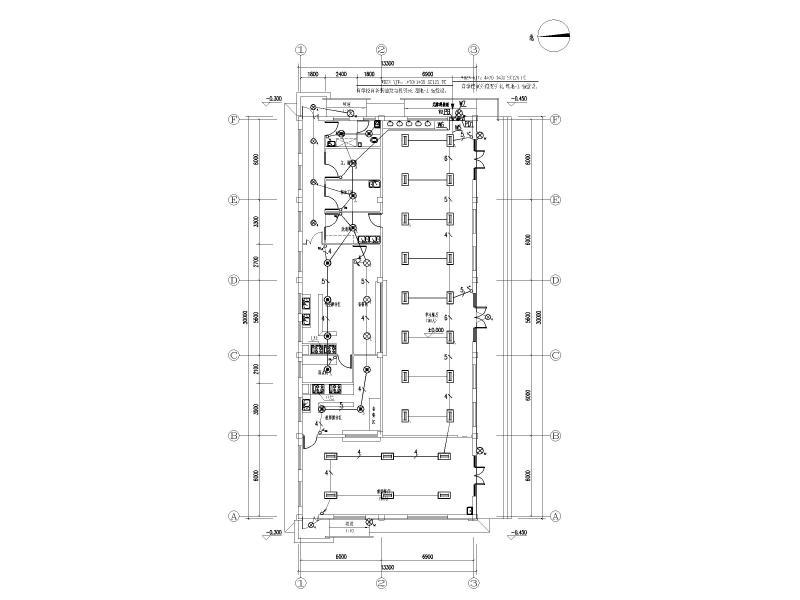

应急照明及紫外线杀菌灯平面图


弱电平面图

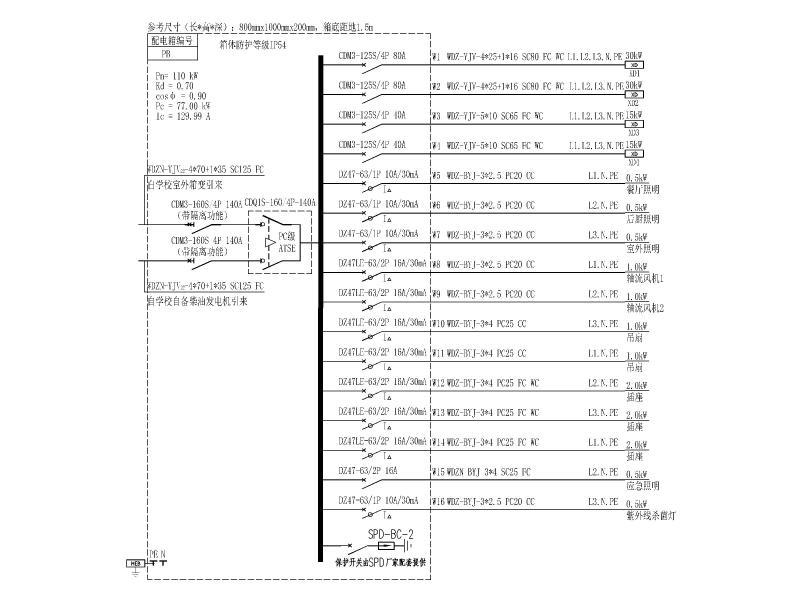

配电系统图

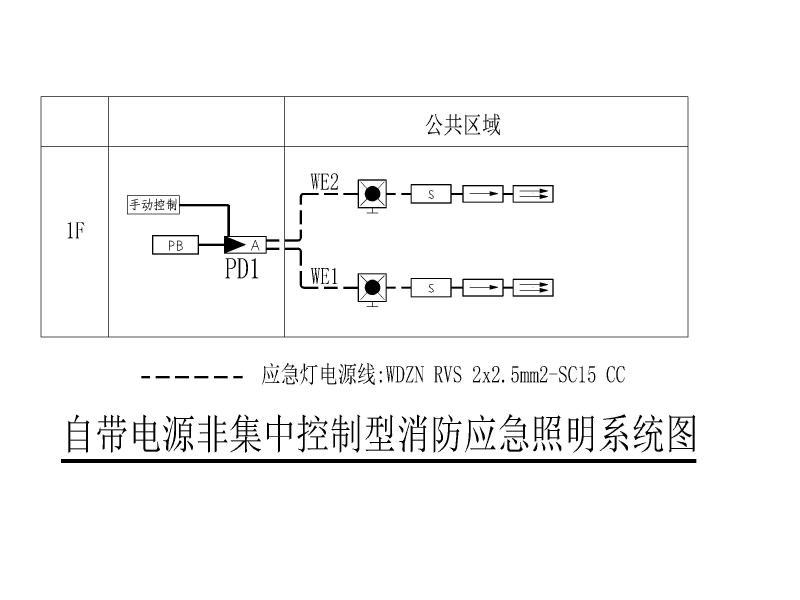

消防应急照明系统图

有线电视系统图 综合布线系统图
视频监控系统图 广播系统图




等电位联结系统图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 餐厅电气施工图 - 1
    餐厅电气施工图 - 1
  • 餐厅电气施工图 - 2
    餐厅电气施工图 - 2
  • 餐厅电气施工图 - 3
    餐厅电气施工图 - 3
  • 餐厅电气施工图 - 4
    餐厅电气施工图 - 4
  • 餐厅电气施工图 - 5
    餐厅电气施工图 - 5
  • 餐厅电气施工图 - 6
    餐厅电气施工图 - 6
  • 餐厅电气施工图 - 7
    餐厅电气施工图 - 7
  • 餐厅电气施工图 - 8
    餐厅电气施工图 - 8
以上是部分截图,请下载附件后查看完整高清内容
