天子湖大道污水一体化提升泵站设计CAD施工图纸

该附件为 天子湖大道污水一体化提升泵站设计图纸（含污水量分析和设计说明书）

项目概要：

1、该资料泵站为天子湖大道污水提升泵站，泵站规模为5000吨/天，污水经提升后以压力流方式将污水输送至纬九路（经七路路口）D600污水干管内，压力管管径D400,长约810米,污水最终沿纬九路污水管进入污水处理厂。

2、标高采用黄海高程系，单位为米，图中所有标高均为绝对标高，重力流管道标注管内底标高，压力流管道标注管中标高。

图纸展示：

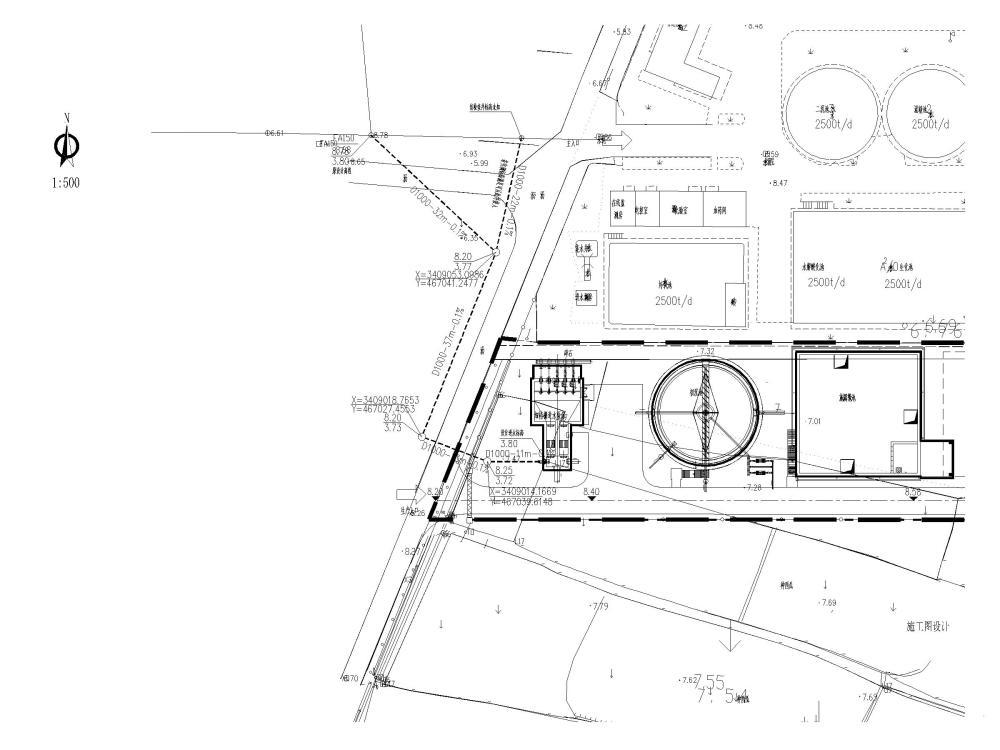

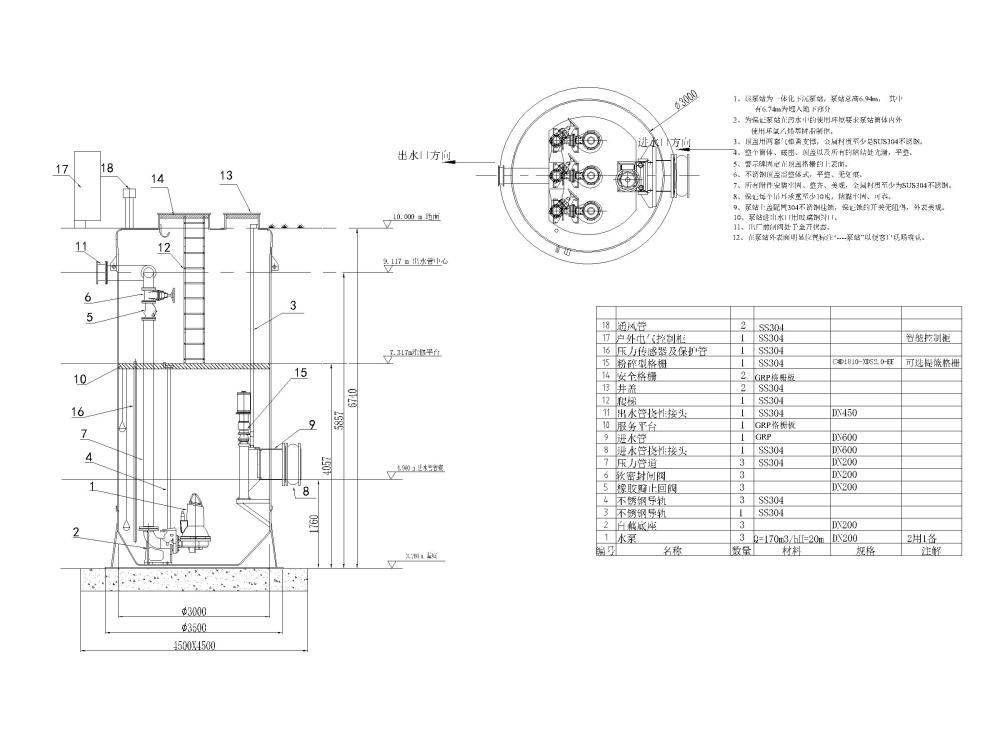

泵站工艺布置图

泵站污水量分析

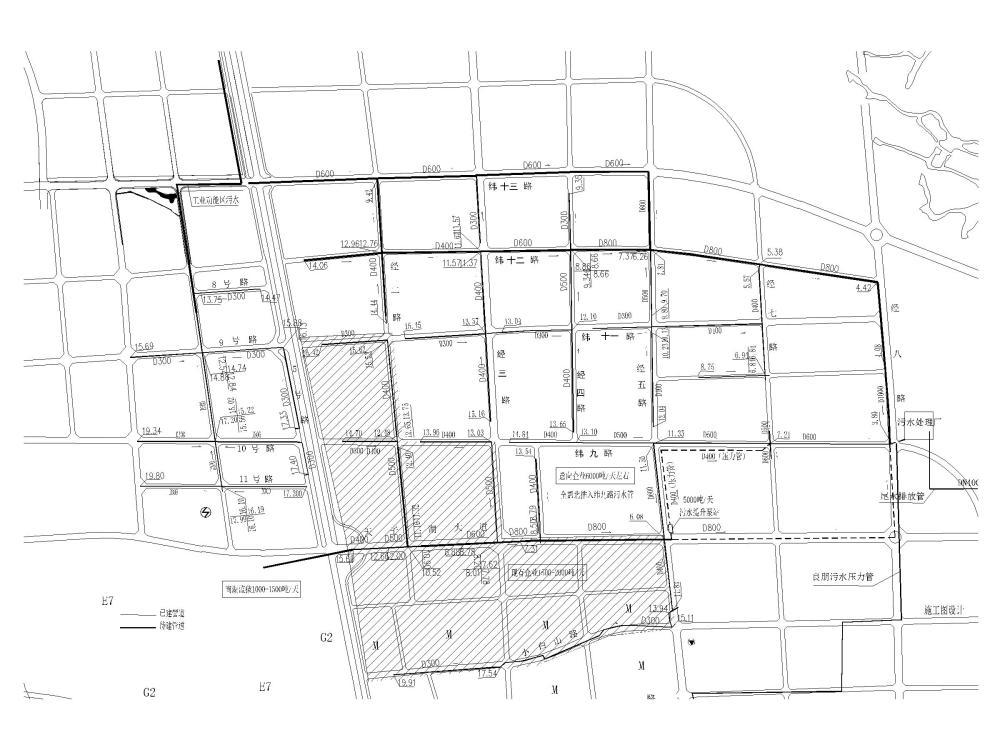

污水管道平面布置图

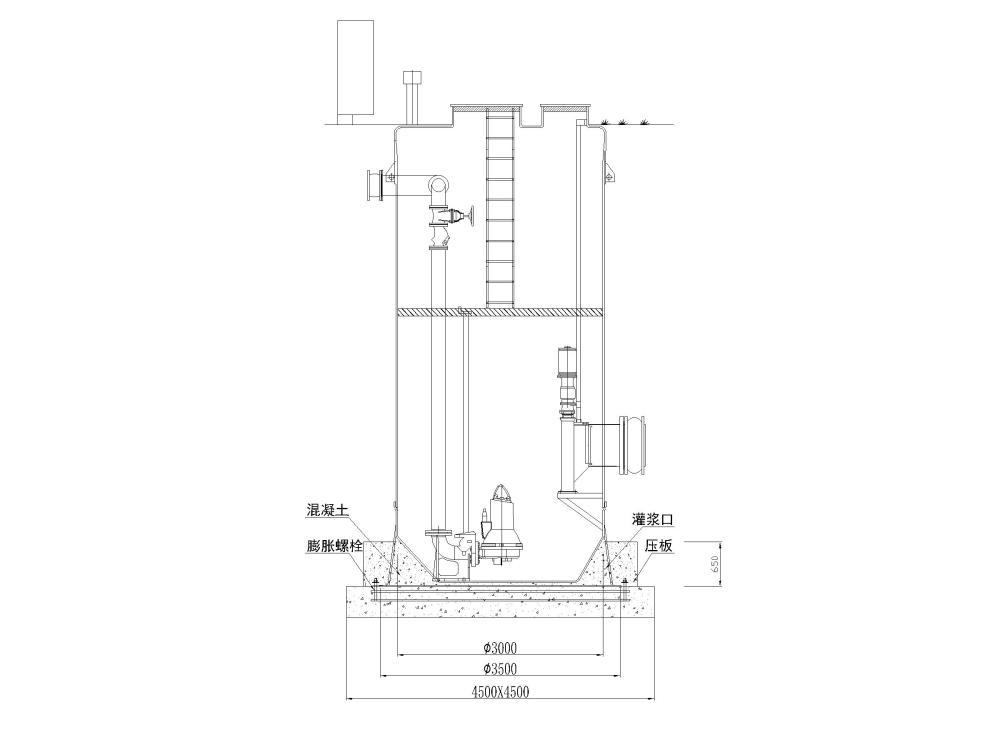

一体化泵站固定图

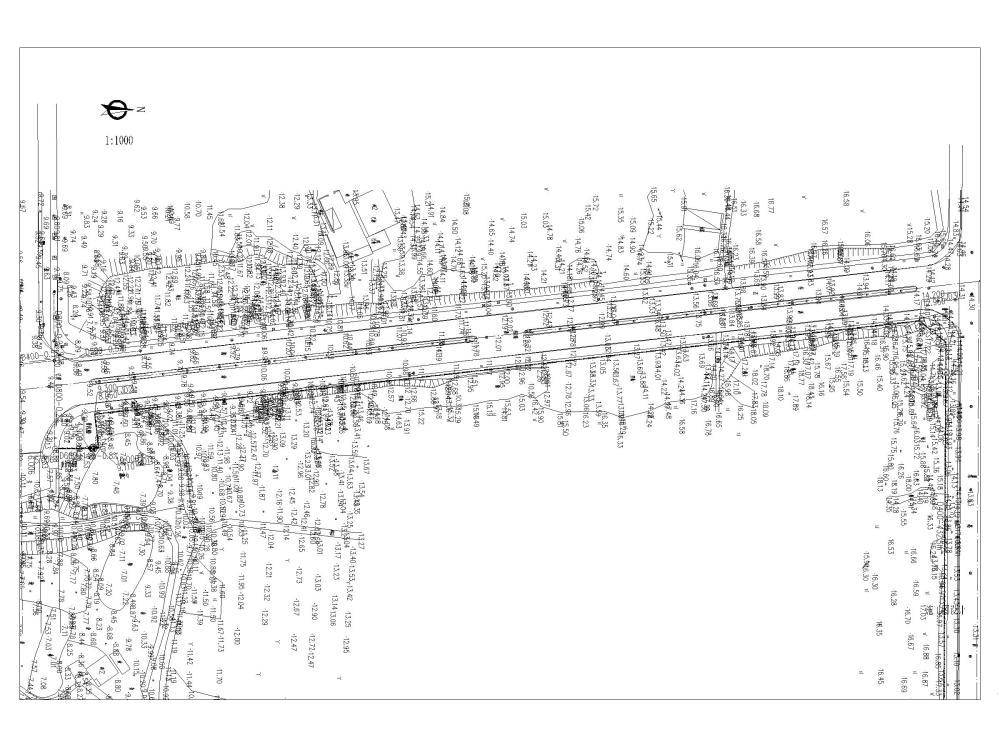

泵站压力出水管道平面布置图

1250×1750方形检查井（流槽）
