一份污水提升泵站大样图(CAD施工图设计)(dwg)

jiujiu88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：无
• 功能：泵站水厂
• 设计阶段：施工图设计
• 参考图纸：10张以下

附件详情

某污水提升泵站图纸
说 明
1. 尺寸单位：管径、长度均以毫米计。国家85高程系。
2. 水泵供货厂家应提供基座安装尺寸图及埋件图，在泵房底板浇铸的同时对相关埋件或孔洞进行预留预埋。
3. 高能离子除臭系统含离子发生器、新风净化机、风管及管道支托架等，由设备供货商成套供应，风道材料采用304不锈钢，新风净化机须按国标T110制作防雨罩。除臭系统设备供货商应保证泵站废气排放达到GB3095《环境空气质量标准》中二级标准，设备使用寿命不小于20年。
4. 除臭系统供货商应提供该系统设计图，并提供基础大样图。
5. 泵房所有设备需按定货尺寸核实相关位置，若与管道发生位置冲突,
潜水排污泵型号Q=540m`/h H=15m N=37kW 效率≥73% 两套
潜水排污泵型号Q=1080m`/h H=15m N=75kW 效率≥73% 一套
两张图纸

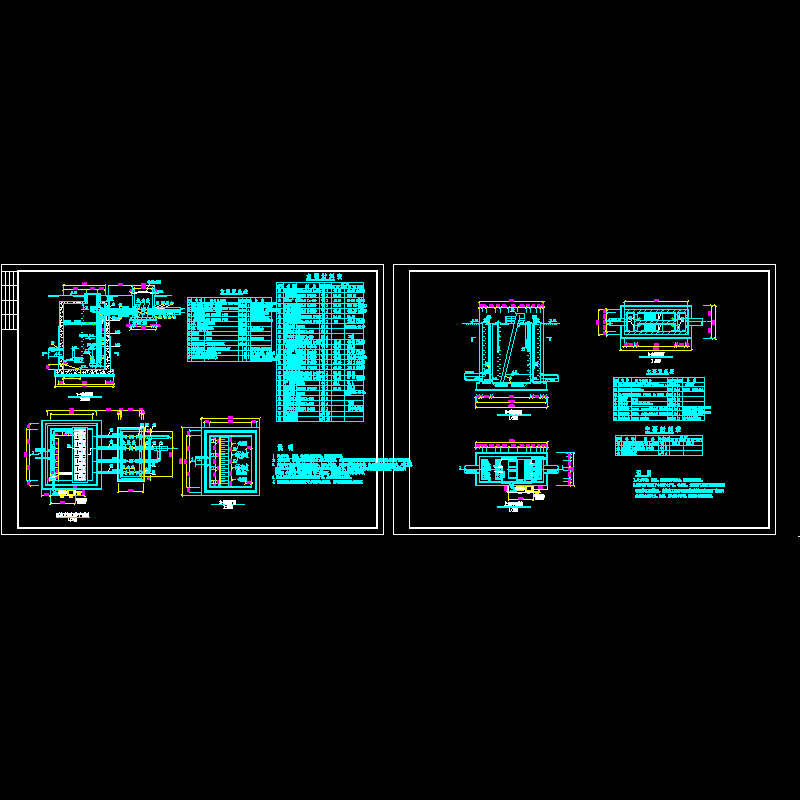

第 1 张图
