[CAD]污水泵站全套工艺图纸（设计说明）.dwg

ffgg7781

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

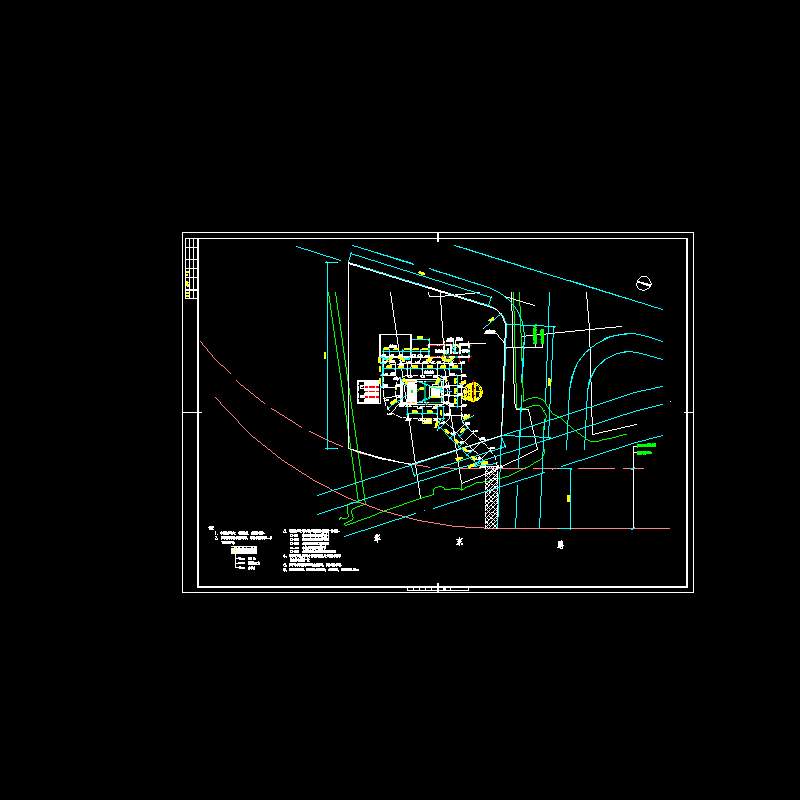

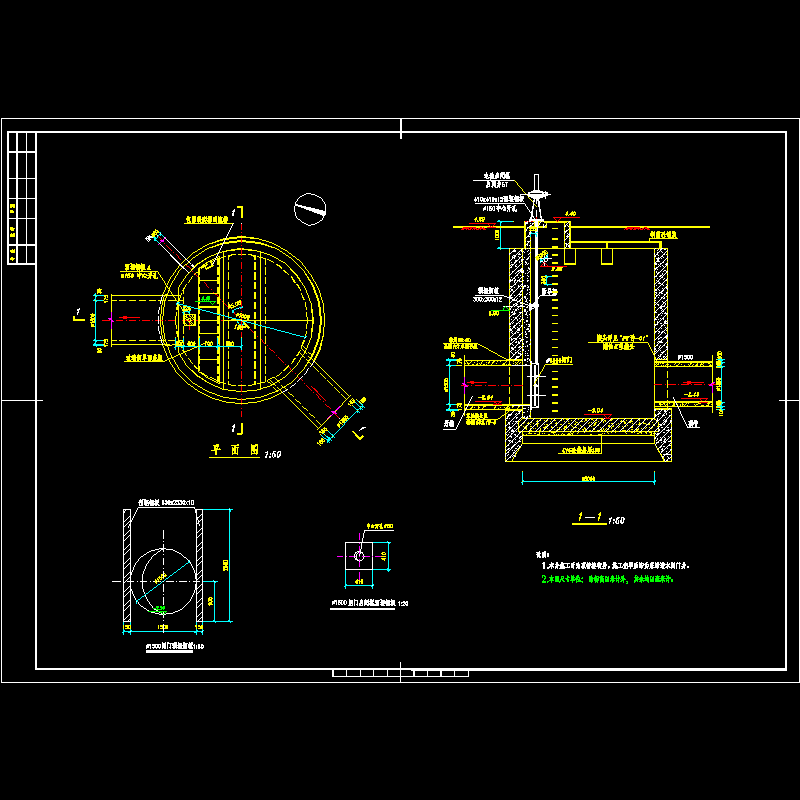

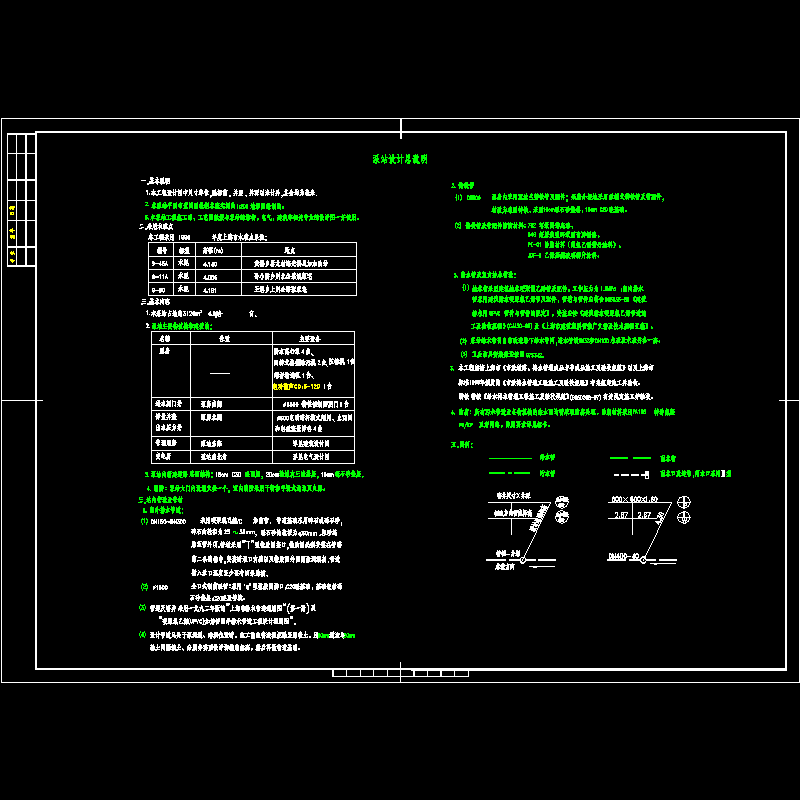

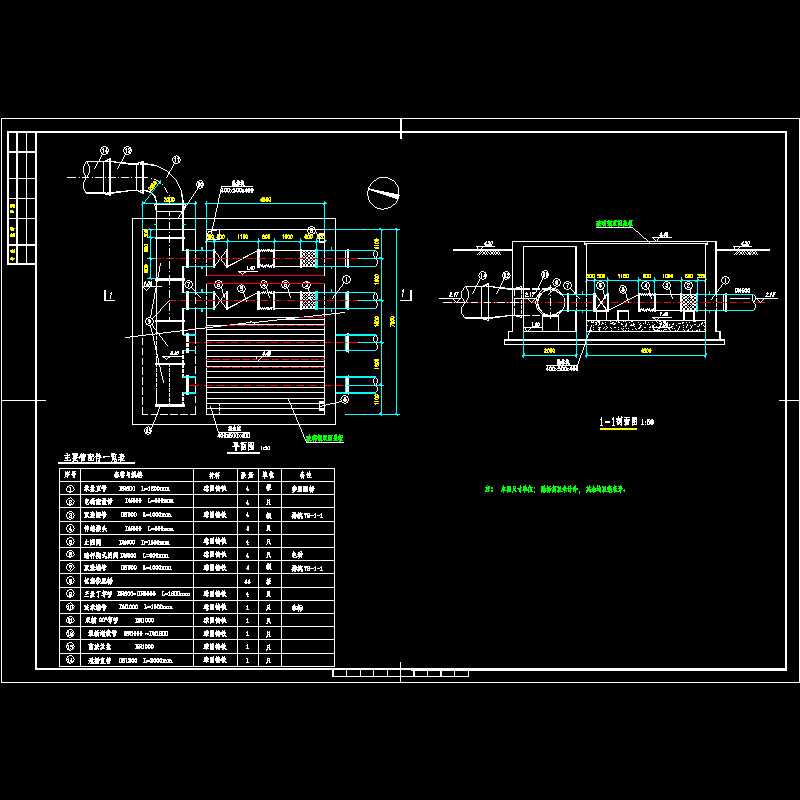

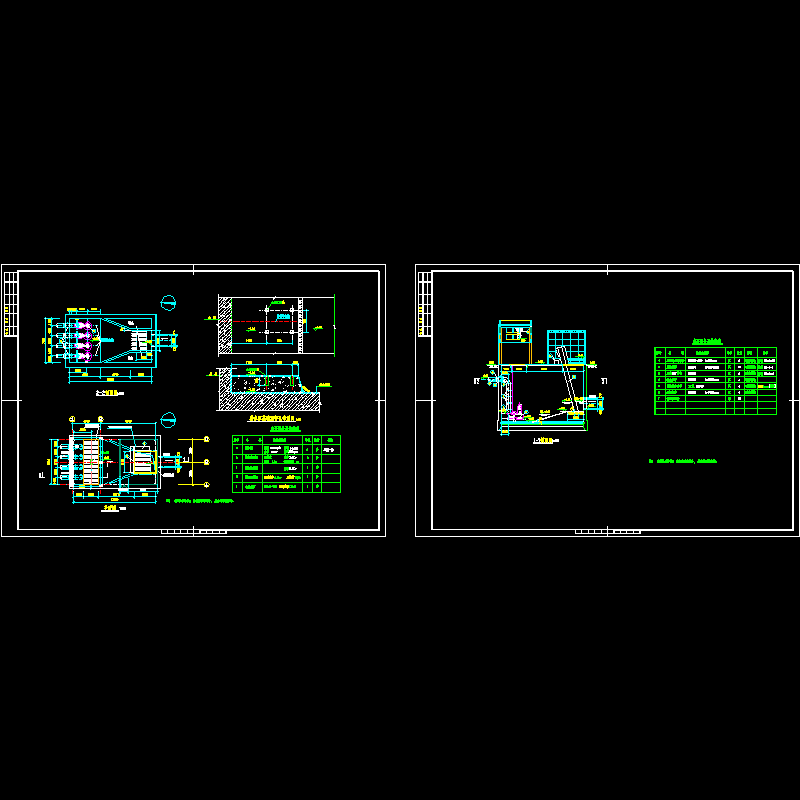

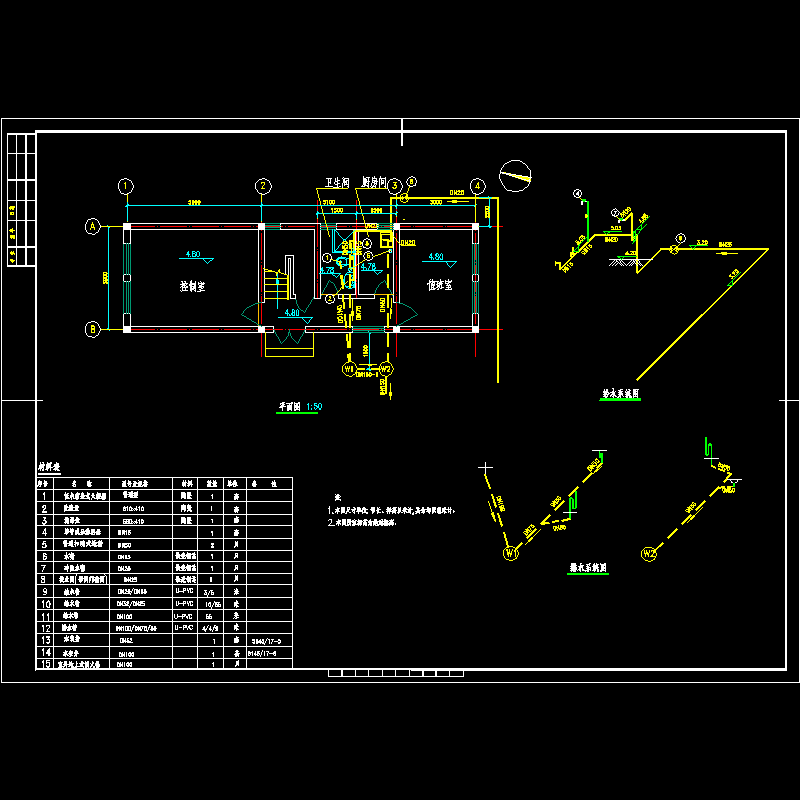

本泵站占地约3129平方米,合4.69亩。本图纸是上海某污水泵站全套工艺图。图纸内容包括：1. 泵站设计总说明 2. 主要设备及性能表 3. 潜水泵基础预留孔布置图 4.泵站平面图及剖面图 5.泵站位置图 6. 主要管配件一览表 7. 给水系统图 8. 排水系统图
