7层武警支队招待所给排水施工CAD图纸

附件详情

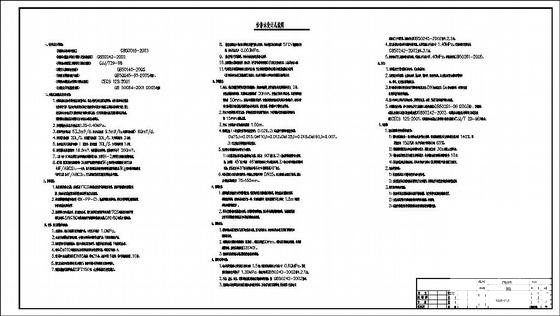

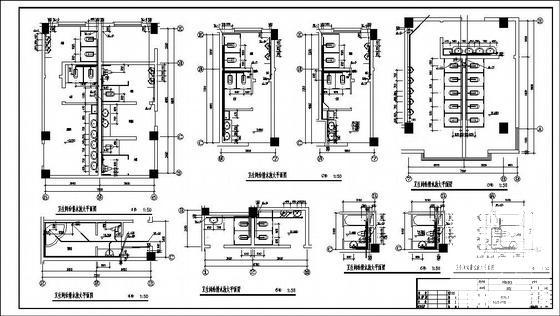

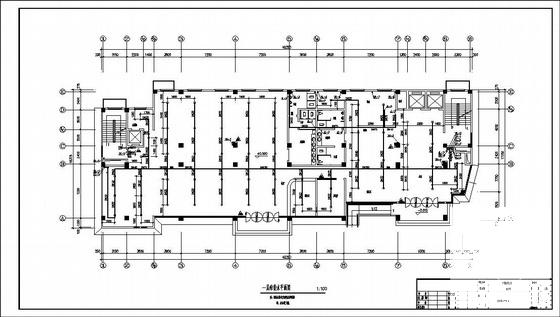

给排水系统概况及设计参数：
1.本楼生活给水由外网市政水压直接供给，热水由深井小区水泵直接供给；公共卫生间污水系统设伸顶通气管，客房内卫生间污水系统立管顶部与五层或六层顶汇合后设总伸顶通气管；消火栓系统和自动喷水灭火系统均设计为临时高压系统，共用高位消防水箱及消防增压稳压设备，消防期间分别由泵房内消防及自动喷水加压泵加压供水。
2.本建筑所处小区水压市政水压0.35～0.40MPa。
3.最高日生活用水量 63.3m3/d；最大时用水量 9.5m3/h；最高日排水量0 60m3/d。
4.室外消火栓水量 20L/S，室内消火栓水量 20L/S，火灾延续时间 2小时。
5.自动喷水灭火系统按中危险 I 级设计，设计流量 30L/S，火灾延续时间 1小时。
6.高位消防水箱有效容积 19.5m3，低位消防水池另建，有效容积不小于 260m3。
7.二层（含）以下的各层消火栓均选用减压稳压消火栓，立管XH-2所接消火栓箱内设消防卷盘。
8.地下室（泵房及热交换间除外）及七层按严重危险等级配备5Kg装手提式磷酸铵盐干粉灭火器（MF/ABC5），一～六层、地下室内泵房及热交换间按轻危险等级配备3Kg装手提式磷酸铵盐干粉灭火器（MF/ABC3）；灭火器的配置位置及数量详见各层平面图。
