12层住宅给排水消防设计CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:58000平方米
  • 建筑地上层数:12层
  • 图纸设计深度:施工图
  • 参考图纸:45张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统
  • 消防设计:室内消火栓系统,喷淋系统
  • 供水设备:高位水箱
  • 供水方式:市政供水,变频供水,分区供水
  • 供水分区:三区
  • 排水体制:雨污分流
  • 雨水重现期:2年
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 大样节点:卫生间

附件详情

某十二层住宅给排水及消防设计图
设计范围: 该资料包括规划红线内室内外给水、排水和消防给水工程。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

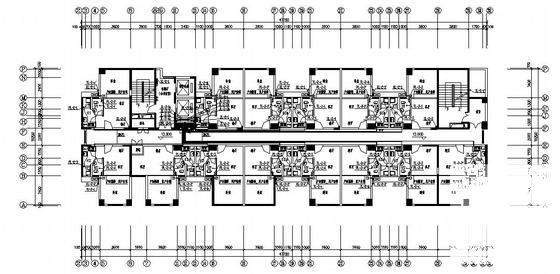

  • 消防施工图设计图纸 - 1
    消防施工图设计图纸 - 1

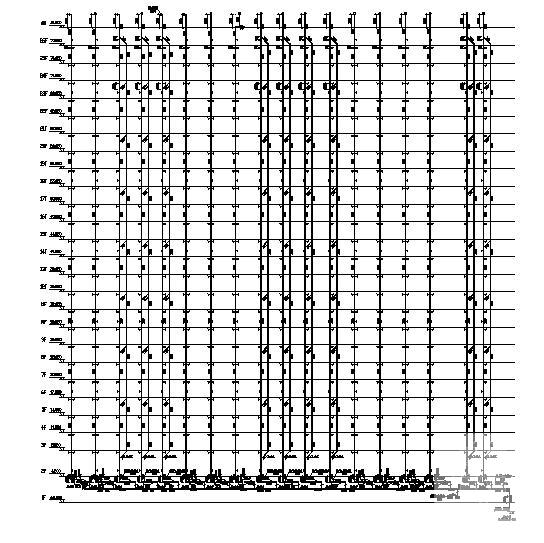

  • 消防施工图设计图纸 - 2
    消防施工图设计图纸 - 2

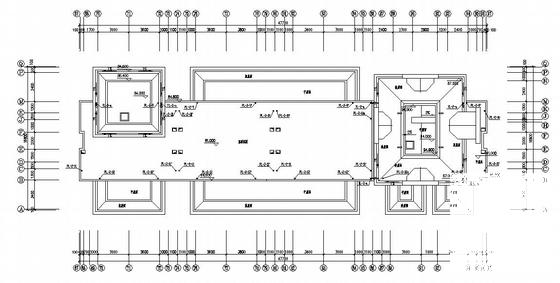

  • 消防施工图设计图纸 - 3
    消防施工图设计图纸 - 3

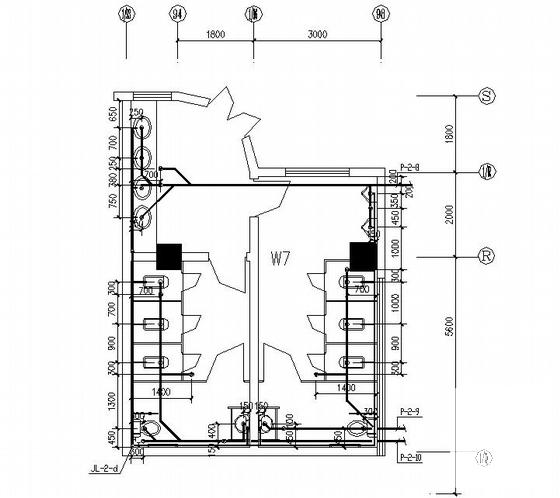

  • 消防施工图设计图纸 - 4
    消防施工图设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
