4层联排别墅给排水CAD施工图纸

附件详情

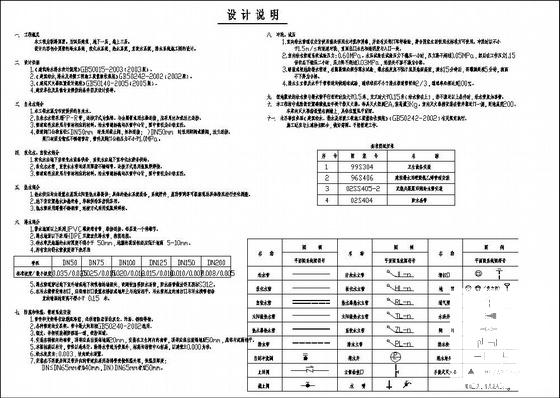

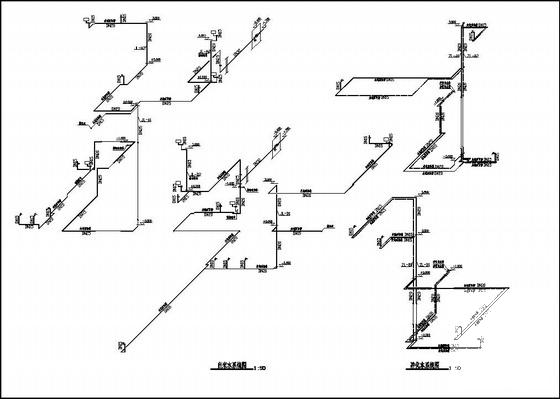

某四层联排别墅给排水图纸
一. 项目概要
该项目为联排别墅。为四层建筑，地下一层，地上三层。
设计内容包含别墅的给水系统，软化水系统，热水系统，直饮水系统，排水系统施工图的设计。
二. 设计依据
1.《建筑给水排水设计规范》GB50015-2003（2003版）。
2.《建筑给水,排水及采暖工程施工 质量验收 规范》GB50242-2002（2002版）。
3.《建筑灭火器配置设计规范》GB50140-2005（2005版）。
4.建设单位及其他专业提供的条件图及设计资料。
三. 自来水部分
1.该项目水源为市政提供的自来水。
2.自来水水管采用PP-R管，连接方式为热熔。与金属管或用水器连接，应采用丝扣或法兰连接。
3.管道配件应采用与管材相应的材料。给水管道标高均以管中心计，图中管径为公称直径。
4.管道阀门公称直径≤DN50mm 时采用截止阀，丝扣连接； >DN50mm 时采用闸阀或蝶阀，法兰连接。
阀门材质为铜或不锈钢管材，管件及阀门公称压力不小于1.0MPa。
四. 软化水、直饮水部分
1.软化水由地下室软化水设备供给，直饮水由地下室净化水设备供给。
2.软化水水管，直饮水水管均采用薄壁不锈钢管。连接方式采用氩弧焊焊接。
3.管道配件应采用与管材相应的材料。给水管道标高均以管中心计，图中管径为公称直径。
五. 热水部分

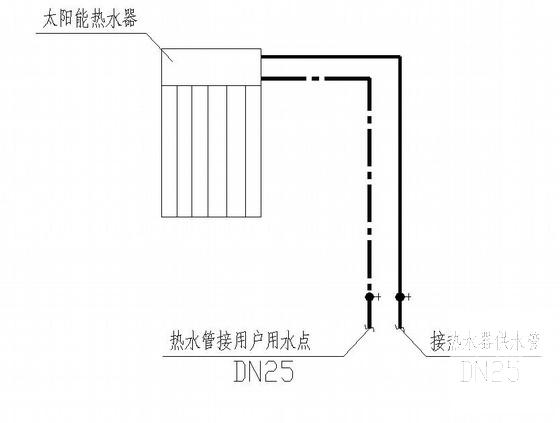

1.热水供应均由设置在屋顶太阳能热水器提供；具体的热水系统设备，系统附件，屋顶管网等可根据现场具体情况进行变化调整。
2.地下室设置热水加热设备，单独供给浴房洗浴用。
3.热水管采用薄壁不锈钢管，连接方式采用氩弧焊焊接。
六. 排水部分
1.排水地面以上采用UPVC螺旋消音管，粘接连接。每层设一个伸缩节。
2.排水地面以下采用HDPE双壁波纹排水管，粘接连接。
3.存水弯及地漏的水封深度不得小于 50mm，地漏的顶面标高应低于地面 5-10mm。
